Step olarak kaydedilen Montaj Dosyasının Parça Ortamında Açılması

0
102

Tasarımını SOLIDWORKS’te oluşturduğumuz bir parçayı başka bir SOLIDWORKS ya da CAD kullanıcısı ile paylaşırken parça dosyasını STEP olarak kaydedebiliriz. Aynı tasarım ekibinde farklı SOLIDWORKS versiyonları ile çalışan tasarımcılar da bunun nedeni olabilir. SOLIDWORKS’te oluşturduğumuz bir parçayı farklı bir CAD programında açmak istiyorsak da yine parça dosyasını STEP olarak kaydedip farklı bir CAD kullanıcısına transferini gerçekleştirebiliriz.

Bu şekilde yaptığımız parça transferleri sayesinde parçaların unsur ağaçları gizlenir, datayı yalnızca katı bir gövde olarak görürüz.

Aynı şekilde bir montaj dosyasını STEP formatına çevirip başka bir CAD kullanıcısına transferini gerçekleştirebiliriz.

SOLIDWORKS OEM lisanslarda SOLIDCAM + SOLIDWORKS (PART ONLY) kullanım haklarınız mevcuttur. SOLIDWORKS (PART ONLY) lisanslarda SOLIDWORKS’ün sadece parça şablonunu kullanabilirsiniz. Bu nedenle PART ONLY lisans kullanırken size transfer edilen herhangi bir montaj dosyasını montaj şablonunda açamazsınız.

Örnek olarak STEP uzantılı olarak kaydedilen bir montaj dosyası size transfer edildi ve bu dosyayı SOLIDWORKS OEM PART ONLY lisanslı bir bilgisayarda açmak durumundayız. STEP uzantılı bu dosyayı SOLIDWORKS arayüzü üzerine bıraktığımızda dosya açılmayacaktır. Montaj olarak kaydedilen bu STEP dosyası yine montaj ortamında  açılmaya çalışacaktır. PART ONLY lisanslarda montaj şablonu aktif olmadığından dosyayı açmamız mümkün değildir.

Peki çözüm nedir?

STEP uzantılı olarak kaydedilen bu dosyayı parça ortamı içerisinde açmayı deneyebiliriz. Boş bir parça dosyası açarız. “Parça” komutunu kullanarak montaj olarak kaydedilen bu dosyayı seçeriz.

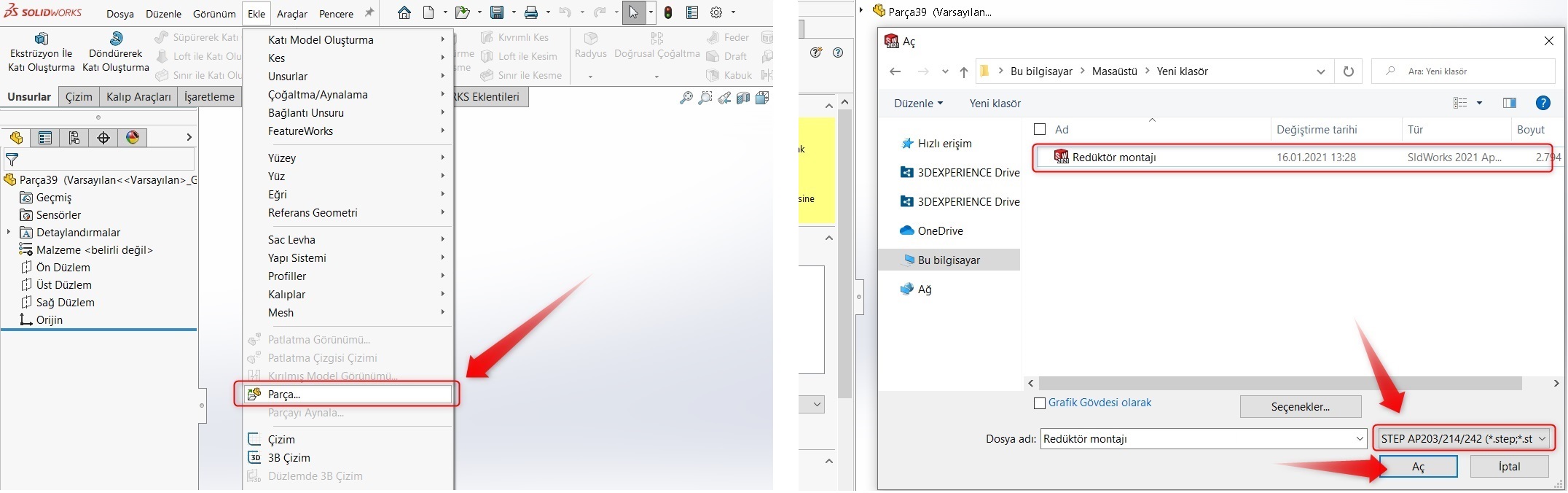

Step montaj dosyasını boş bir parça şablonu içerisinde açma
Step montaj dosyasını boş bir parça şablonu içerisinde açma

Fakat bu eylemi gerçekleştirdiğimizde aşağıdaki görseldeki gibi bir uyarı ekranıyla karşılaşırız ve STEP montajımız parça ortamına gelmez.

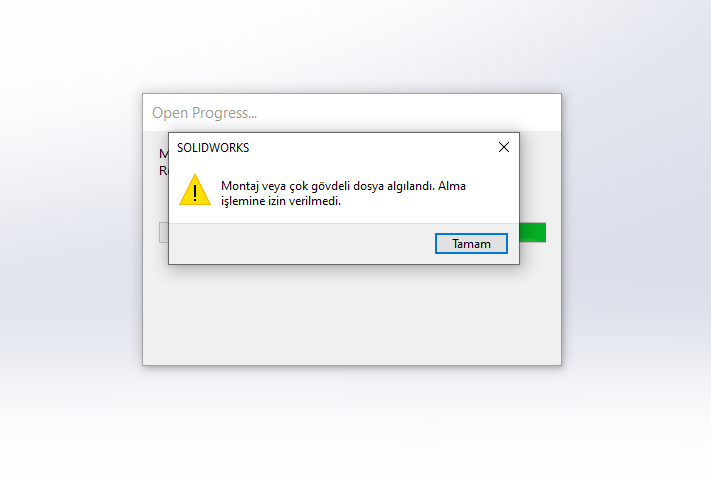

Step montaj dosyasının parça ortamına çağırılamaması
Step montaj dosyasının parça ortamına çağırılamaması

Farklı bir yöntem olarak STEP uzantılı montaj dosyasını doğrudan boş bir parça ortamına da sürükleyip bırakabilirsiniz. Türetilmiş bir parça oluşturmak istediğimizden dolayı Evet butonuna tıklıyoruz.

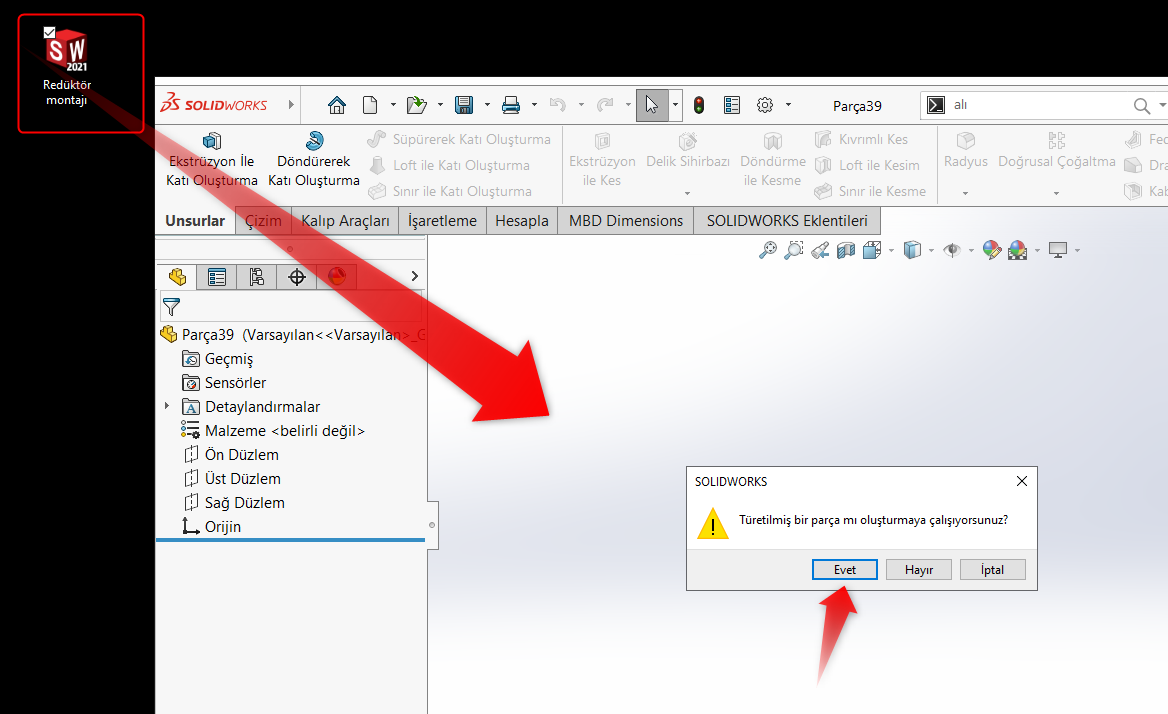

Step montaj dosyasının parça ortamına sürüklenmesi
Step montaj dosyasının parça ortamına sürüklenmesi

Fakat bu sefer de aynı uyarı ekranı ile karşı karşıya kalıyoruz.

Step montaj dosyasının parça ortamına çağırılamaması
Step montaj dosyasının parça ortamına çağırılamaması

Bu durumun nedeni varsayılan STEP dosya alma ayarlarınızdaki seçeneklerindeki montaj ayarlarınızın Varsayılan (Dosya Başına) şeklinde olmasıdır. Çok gövdeli montaj yapısı, bu seçenek nedeniyle parça ortamına gelmemektedir.

Varsayılan STEP dosya alma ayarları
Varsayılan STEP dosya alma ayarları

Bu ayarı Montajı Çoklu Gövde Parçası Olarak Al seçeneğini işaretleyerek değiştirirsek SOLIDWORKS,  STEP olarak kaydedilmiş tüm montajları parça şablonu içerisinde açacaktır.

Değiştirilmiş STEP dosya alma ayarları
Değiştirilmiş STEP dosya alma ayarları

Ayarı değiştirdikten sonra STEP olarak kaydedilmiş bir montaj dosyasını, herhangi bir şekilde parça ortamında açabilirsiniz. Bu yöntemle montaja ait her bir parça, birer katı gövde olarak görünecektir.

STEP montaj dosyasının parça ortamında açılmış hali
STEP montaj dosyasının parça ortamında açılmış hali

Bir CAD tasarımcısının bizimle paylaştığı bir montaj STEP dosyası üzerinde tasarımsal değişiklikler yapmak istediğimizde, dosyayı parça ortamında açarak bu eylemi gerçekleştirebiliriz.
