Bu içeriğimizde, 3DEXPERIENCE SOLIDWORKS programında etkin olan tasarım veya bileşenlerin tanımlayıcı isimlendirme çeşitlerinden bahsederek, tasarım dosyalarının 3DEXPERIENCE veri yönetimi araçlarıyla tanımlanan Dosya Adı (File Name), Bileşen Adı (Component Name), Başlık (Title) ve İçerik Adı (Content Name) kavramları hakkında bilgi vereceğiz. Ayrıca Dosya Adı ve Başlık arasındaki farkları ve fonksiyonlarını açıklayacağız.

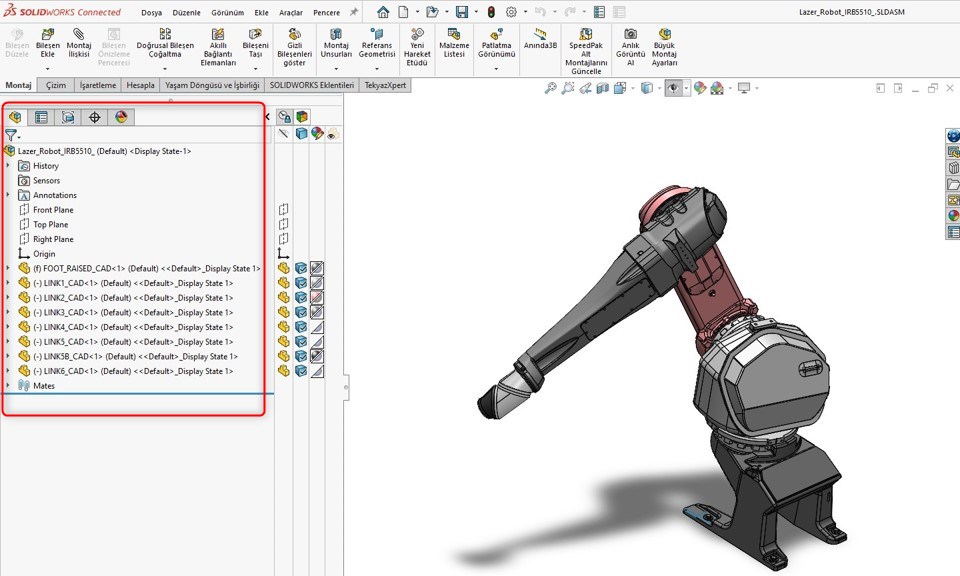

Normal şartlarda, SOLIDWORKS programında ürün ağacı üzerinde bileşenler yeniden adlandırıldığında dosya adları da güncellenmektedir. Ancak 3DEXPERIENCE SOLIDWORKS Connected programında, ürün ağacı üzerinden dosya adlarının değiştirilmesi farklı şekilde gerçekleştiriliyor. Bunun sebebi, 3DEXPERIENCE veri yönetimi çözümleri SOLIDWORKS modellerinin dosya adlarını merkezi veri tabanına yüklemektedir. Bu yöntemi uygulayarak, model adları değişse veya başka projelere taşınsa bile tüm referansların korunmasını sağlamasıdır.
NOT: PDM veya 3DEXPERIENCE Connector gibi veri yönetimi eklentilerinin kurulu olduğu SOLIDWORKS oturumlarında, ürün ağacı üzerinden yeniden adlandırma komutu devre dışı bırakılmıştır. Bunun sebebi, dosya adlarının veri yönetimi araçlarıyla isimlendirilerek veri tabanında kaydedilmesi veya güncellenmesidir.
Windows Gezgini’ndeki standart dosya yönetimi ile dosya adındaki herhangi bir değişiklik veya dosyaların başka klasörlere taşınması, orijinal dosyalar artık bulunamadığından referansların kaybolmasına neden olabilir.
SOLIDWORKS, parçaların, montajların ve teknik resimlerin parametrik olarak güncellenmek üzere birbirine bağlanmasını sağlamak için referansları kullanır. 3DEXPERIENCE platformunda ise dosyaların yönetilme şekli farklıdır. Modelleri düzenli tutmak için dosya adlarını kullanmak yerine, referansların bozulması konusunda endişelenmeden Başlık (Title) 3DEXPERIENCE tanımlayıcısı kullanılır.
3DEXPERIENCE Platformda Dosya Yönetimi
Yerel diskteki arşivi kullanırken alışık olduğumuz üzere, Dosya Adı (File Name) benzersiz bir Windows tanımlayıcısıdır. Dosya adı, sabit sürücüdeki farklı klasörlere kaydedilen dosyanın adıdır ve ayrı klasörlerde aynı isimde birden fazla dosya bulunabilir. Bir dosya adının veya klasör yapısının değiştirilmesi, dosya referanslarında bozulmalara neden olabilir.
3DEXPERIENCE platformu ise farklı bir yaklaşım benimser. Windows hâlâ yerel bir kopyayı diske kaydetmek için bir dosya adına ihtiyaç duysa da, tüm dosyalar benzersiz dosya adlarıyla tek bir yerel önbellek klasörüne kaydedilir. Platforma kaydedildikten sonra dosya yerel diskteki kopyası silinse bile dosya veri tabanından güncel bir şekilde tekrar açılır.
Artık isimlendirmeyi Başlık (Title) adı verilen bir 3DEXPERIENCE özelliği ile kontrol edebiliriz. Başlıklar herhangi bir zamanda kolayca yeniden adlandırılabilir. Dosyalar tek bir merkezi veri tabanında yanı 3DSpace alanlarında tutulur ve bu dosyaların kısa yollarına erişim için ise klasör düzenine benzeyen Yer İmleri Düzenleyicisi (Bookmark Editor) kullanılır. Böylece dosyaların adı değiştirildiğinde veya erişim konumu değiştiğinde referanslar bağlantısı bozulmaz.

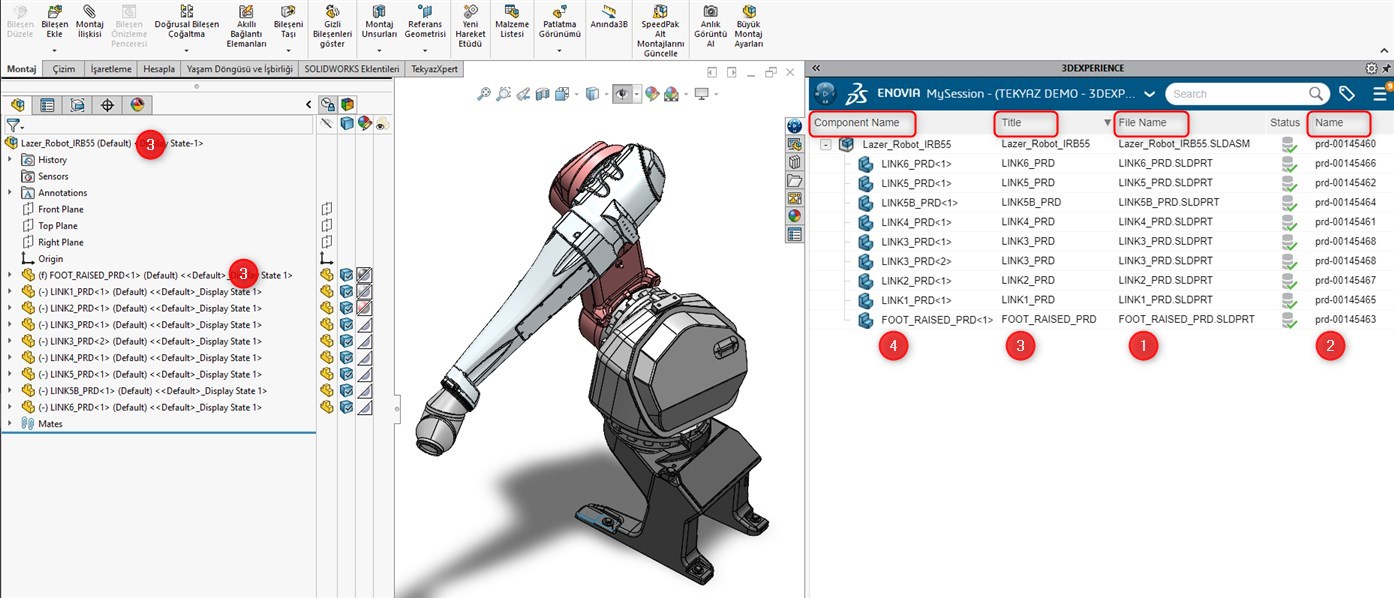

3DEXPERIENCE Veri Yönetiminde Dosya Tanımlayıcı İsimlendirme Terimleri
1. Dosya Adı (File Name)

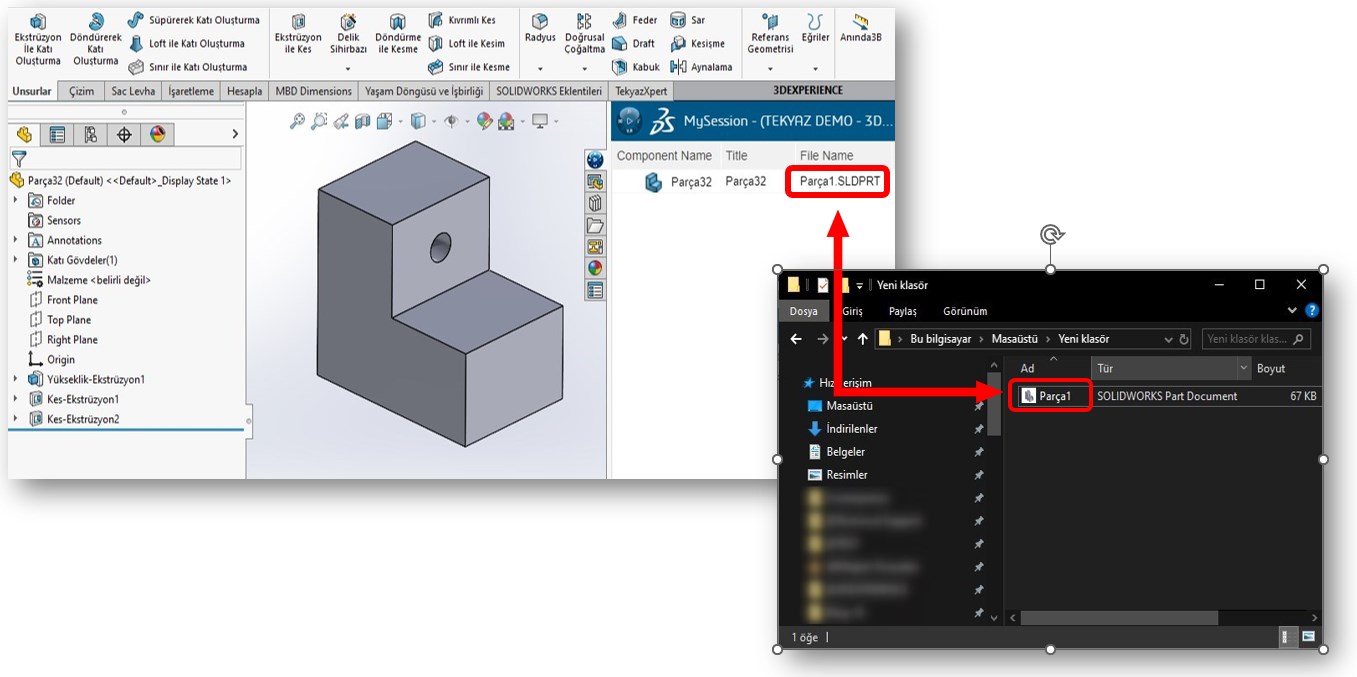

Windows’ta yerel önbellek klasörüne (cache) kaydedilen dosyanın adıdır. Dosya platforma kaydedildikten sonra kilitlenir ve değiştirilemez. Böylece hatalı referansların önüne geçilmiş olur. Dosya adı, başka bir deyişle, bulut alanına yüklenecek dosyanın yereldeki ön bellek kopyasının veya mevcut yerel sürücüdeki arşiv dosyasının adıdır.
2. Ad veya İçerik Adı (Name / Content Name)
Ortak bulut veri tabanındaki bir nesneyi ayırt etmek için platform tarafından atanan benzersiz bir 3DEXPERIENCE tanımlayıcısıdır. Bu isim, her içerik için özgün olup kopyası bulunamaz. Özetle, buluttaki Space alanına yüklenen her dosyanın kendine ait ayrı bir platform adı vardır. Bu isim, bulut alanına kayıt sırasında sistem (3DEXPERIENCE) tarafından dosya türüne göre otomatik olarak atanan benzersiz bir isimdir. İsim kodu, içeriğin türüne göre kişiselleştirilebilir ve genellikle ön ek, son ek, ayraç, sayaç veya seri kodu gibi bölümlerden oluşur.
Örnek: prd-R###, prd-firmaadı-000183, cad-100-00025, drw-003587
3. Başlık (Title)
Modellerinizi tanımlamaya yardımcı olan bir 3DEXPERIENCE özelliğidir. Hem platformda hem de SOLIDWORKS ara yüzünden kolaylıkla değiştirilebilir ve değiştirildiğinde referansları korumaya devam eder. Dosya adıyla eşleşmiş olsa da aslında bağımsız bir özelliktir.

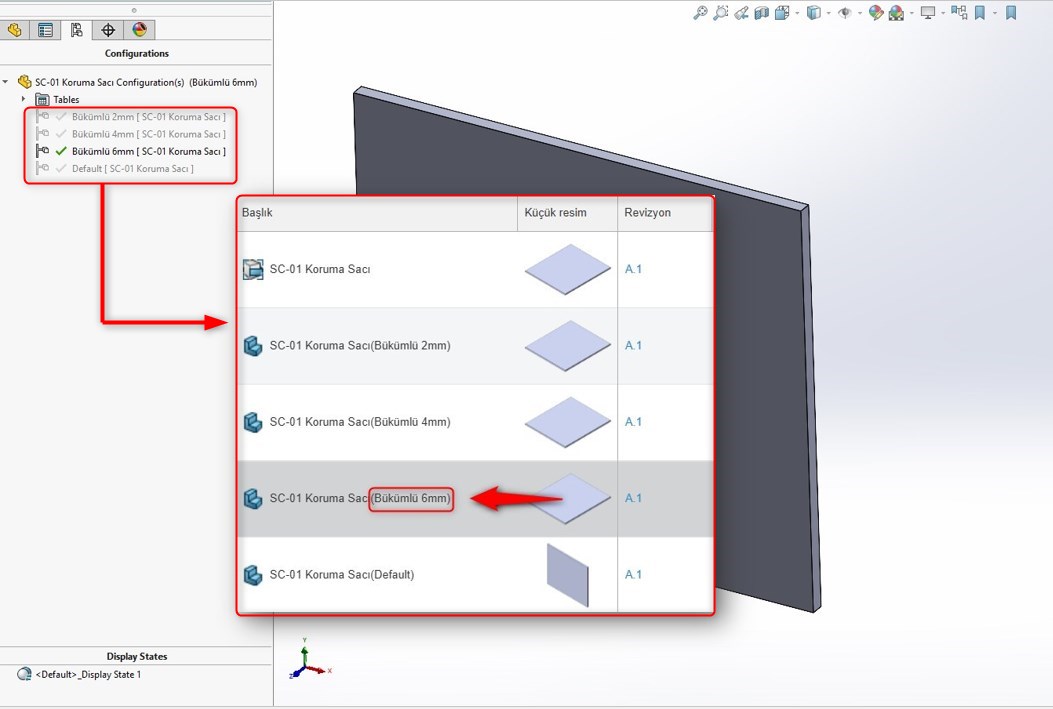

Bir parça veya montajın birden fazla konfigürasyonu varsa, Başlık konfigürasyon adını parantez içinde ekleyerek bunları ayrı tutar.
Örnek: “Koruma Sacı (Bükümlü 6mm)”
4. Bileşen Adı (Component Name)
Montajdaki bir bileşenin örnek numarasını içeren, MySession uygulamasında gösterilen SOLIDWORKS için benzersiz bir tanımlayıcıdır. Bileşen adı, Dosya Başlığı ile bağlantılıdır. Bileşen adını değiştirmek için dosya başlığını yeniden adlandırma komutu kullanılabilir.
3DEXPERIENCE Başlığını Yeniden Adlandırma

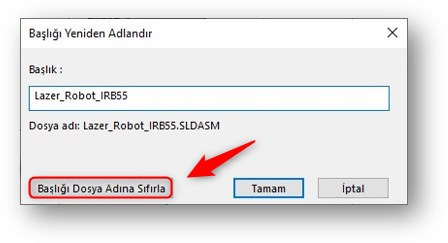

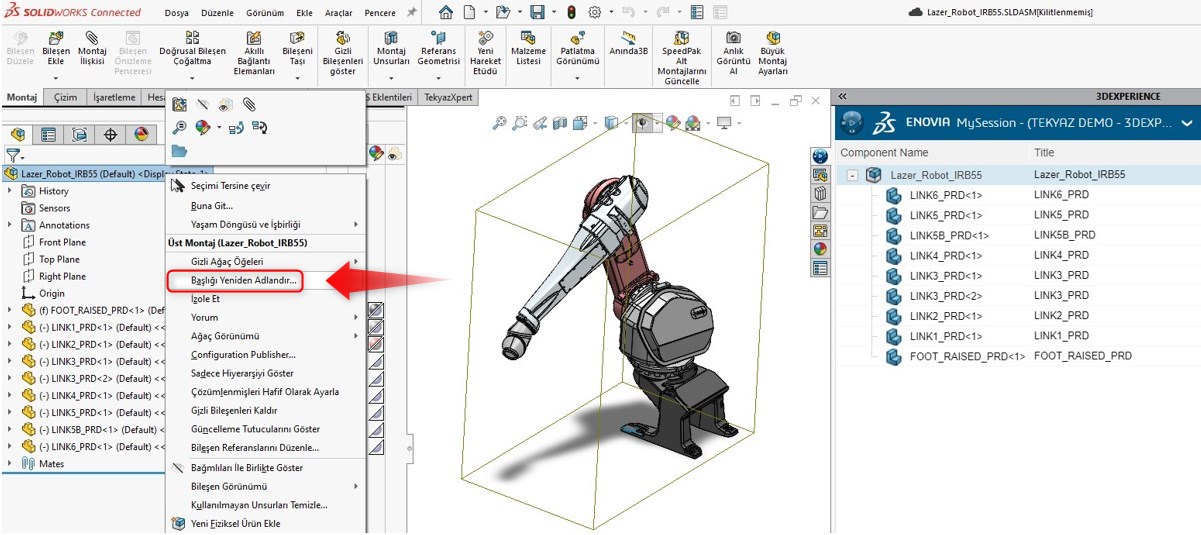

Artık başlığın dosya adından bağımsız olduğunu ve dosya adının SOLIDWORKS içerisinden değişmeyeceğini biliyoruz. Başlık yeniden adlandırıldığında, SOLIDWORKS referansları değişmeden kalır. Bu işlem, FeatureManager Tasarım Ağacının üst kısmına sağ tıklayarak açılan menüden “Başlığı Yeniden Adlandır” komutu ile gerçekleştirilebilir.

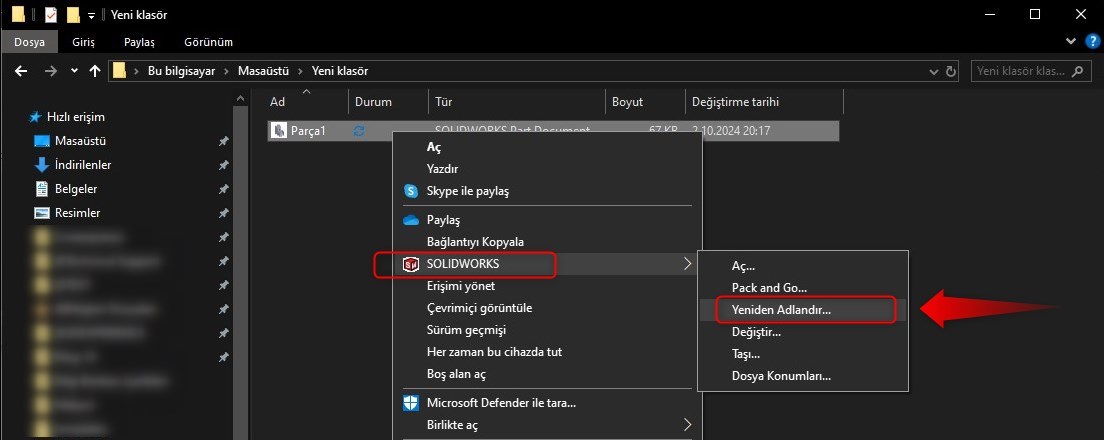

NOT: Dosya adını değiştirme işlemi, dosya gezgininde SOLIDWORKS dosyası üzerinde sağ tıklayarak SOLIDWORKS araçları kullanılarak yapılmalıdır. Böylece, parça veya montajın kullanıldığı diğer tasarımlardaki referanslar korunmuş olur.
