Projelerinizde sık kullandığınız sembolleri, devre bloklarını veya çizim bileşenlerini her seferinde klasör klasör aramak zaman kaybına mı yol açıyor? DraftSight’ın Tool Palettes (Araç Paletleri) özelliği sayesinde bu tekrar eden işlemleri hızlandırabilir, kendi kişisel kütüphanenizi bir tıkla erişilebilir hale getirebilirsiniz. Özellikle elektrik devreleri, mekanik parçalar veya mimari detaylarla çalışan kullanıcılar için büyük kolaylık sunan bu özellik, tasarım sürecinizi daha düzenli ve verimli hale getiriyor. Bu yazıda, DraftSight’ta Tool Palettes özelliğini nasıl etkinleştireceğinizi ve pratik kullanımlarını adım adım inceliyoruz.

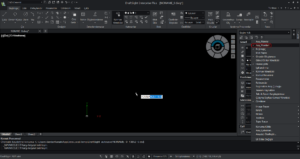

Öncelikle Tool Palettes özelliğini açmak için sağ tarafta çıkan görev bölmesine sağ tık yaparak Araç Paletleri seçeneğini açıyoruz. Bir diğer yöntem olarak grafik alanındayken TOOLSPALETTES komutunu yazarak da Araç Paletleri sekmesini açabilirsiniz.

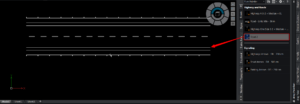

İşaretli kısımda kullanabileceğiniz kütüphane sekmelerini gözlemleyebilirsiniz. Burada mimarı dekorasyonlar, elektrik blokları, peyzaj gibi birçok sektöre hitap eden şablonlara ulaşabilirsiniz. Aşağıdaki görselde, Road sekmesinde yer alan Road 2 bloklarını sürükle bırak yöntemi ile düzenli ve estetik bir yol oluşturduk.

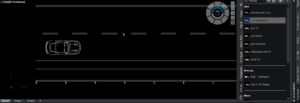

Ardından Vehicles sekmesine geçip bir Ford Mustang GT sürükleyip bırakabilirsiniz. Bunun gibi birçok işlemi kolay burada bulunan kütüphaneden çeşitli projeler oluşturabilirsiniz.

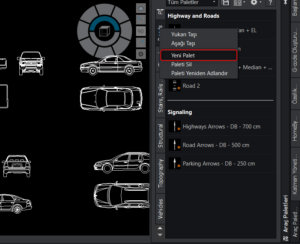

Yeni bir palet oluşturmak ve kendi özel bloklarımızı oluşturmak için görev alanında tekrar sağ tık ile yeni palet diyerek boş bir palet oluşturuyoruz.

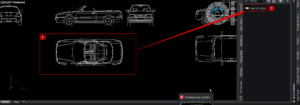

Yeni açılmış My Vehicles paletine sürükle bırak yöntemiyle kendimizin oluşturacağı blok şablonlarını kullanabiliriz.

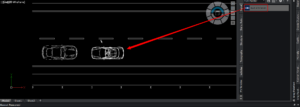

Sonrasında ise bir önceki projemize yine sürükle bırak yöntemi ile Audi A3 Cabrio modelimizi ekleyebiliriz.
Böylece kendi şablonlarımızı ve kütüphanelerimizi oluşturup, daha hızlı ve gelişmiş çalışmalar yapabilirsiniz. Detaylı bilgi için bizlerle iletişime geçebilirsiniz.
