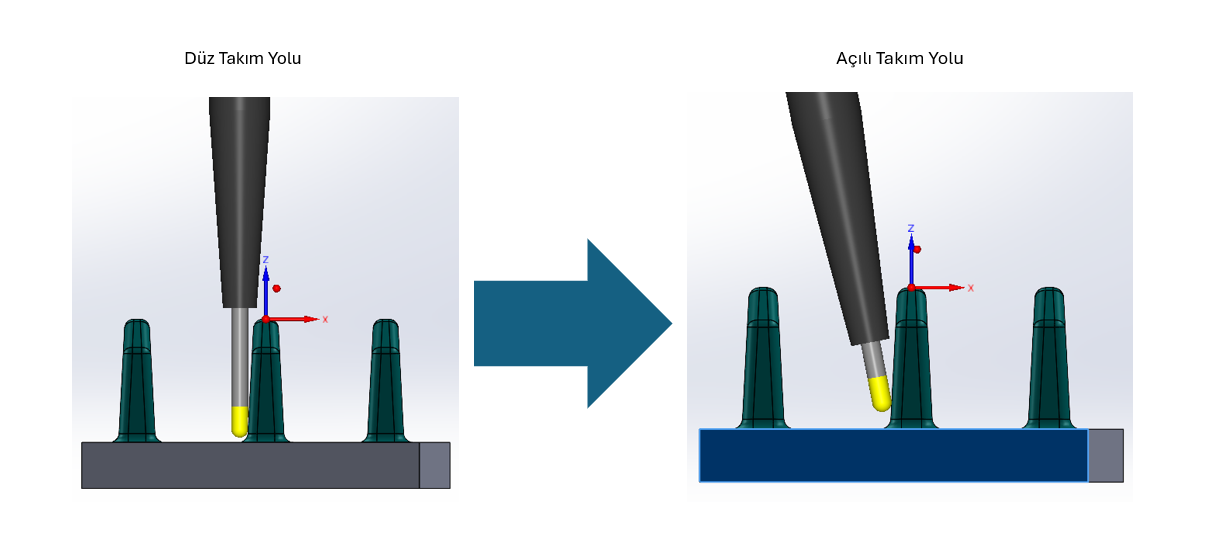

Derin boşlukların işlenmesi gibi durumlarda, standart 3D HSM işlemleri için çok uzun takımlar gereklidir. Uzun takım çıkıntıları rijitliği azaltabilir ve finiş kalitesini olumsuz etkileyebilir. HSM’yi 5 eksenli takım yollarına dönüştürerek takım tutucunun çarpmasını önlemek için takımın açısı kontrol edilebilir, daha kısa takımların kullanılmasına olanak tanınır. Bu sayede rijitlik ve işleme performansı artar.

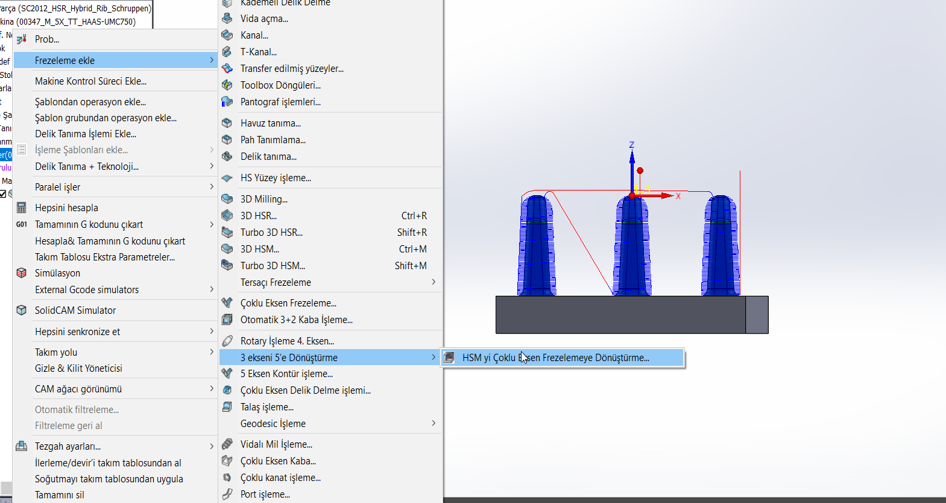

SolidCAM HSM operasyonlarını 5 eksenli takım yollarına dönüştürmek için iki seçenek sunmaktadır:
- Dönüştür(Convert)
- Otomatik Yatırma(Auto Tilt)

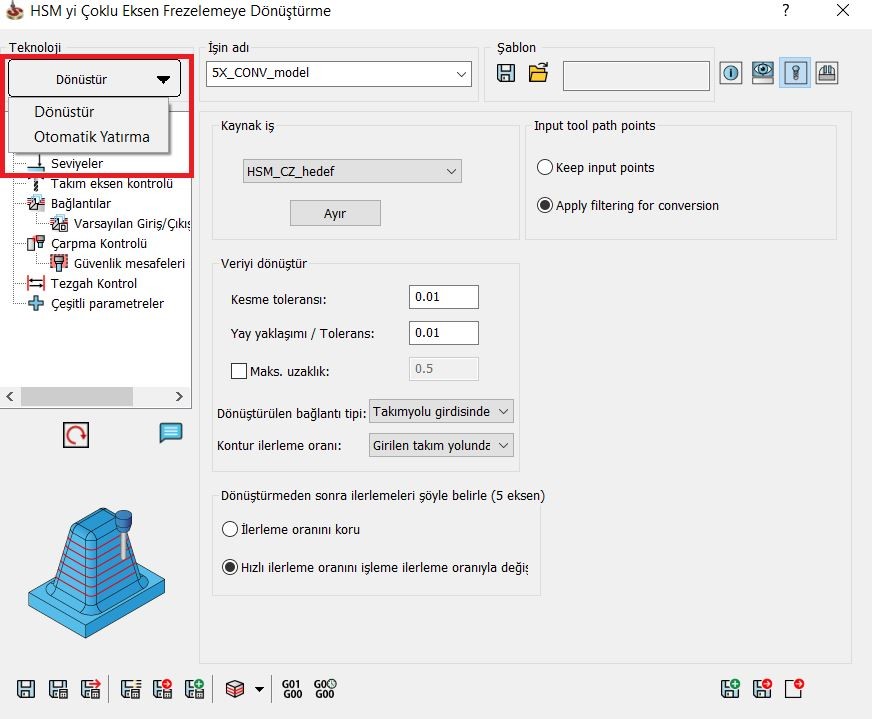

Dönüştür (Convert)

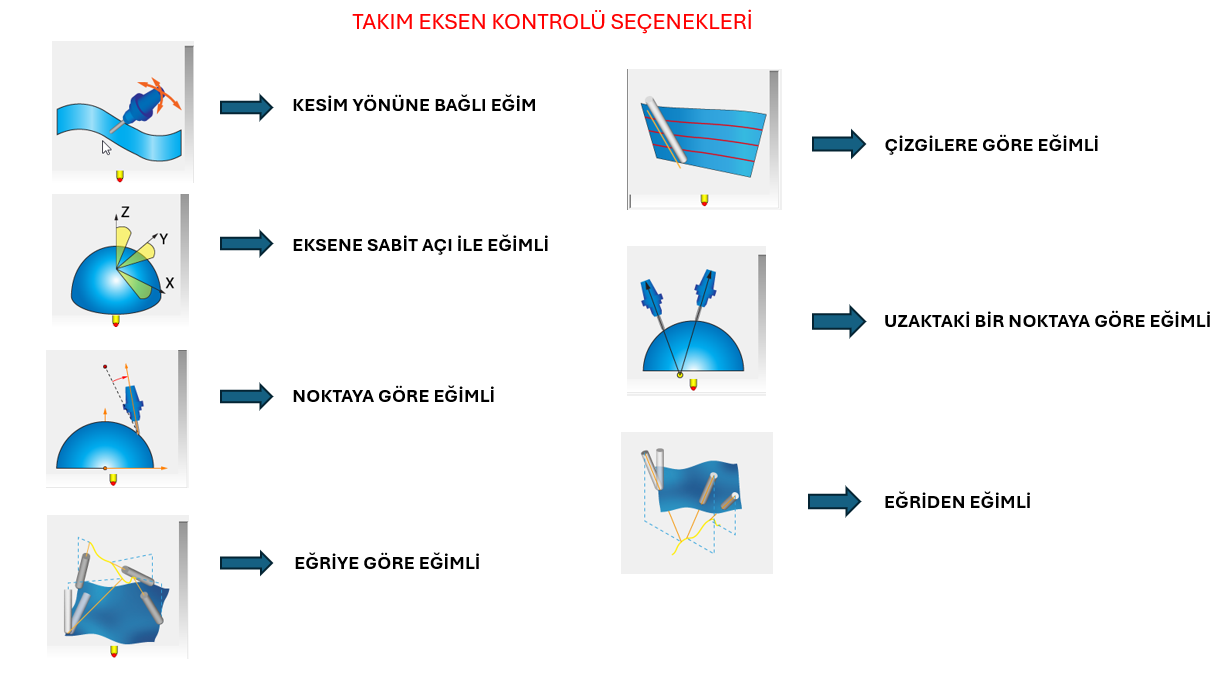

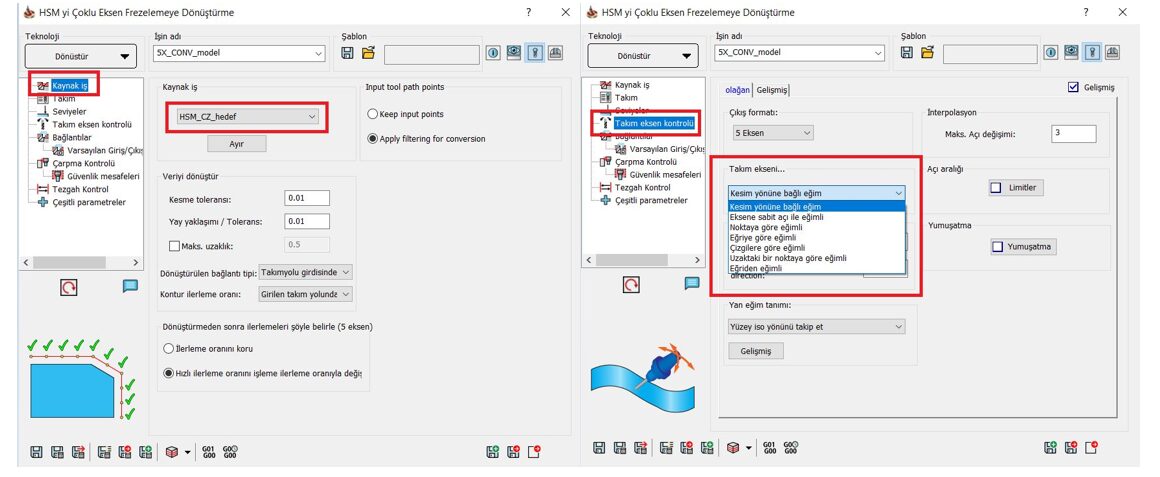

Dönüştür seçeneği temel HSM operasyonundan alınan takım yolunu alır ve buna 5 eksenli takım erişim kontrolü uygular. Kaynak iş seçilir yani 5 eksene dönüştürülecek olan HSM operasyonu belirlenir. Kullanıcı, takım eksen kontrol parametrelerini isteğe bağlı olarak özelleştirme esnekliğine sahiptir.

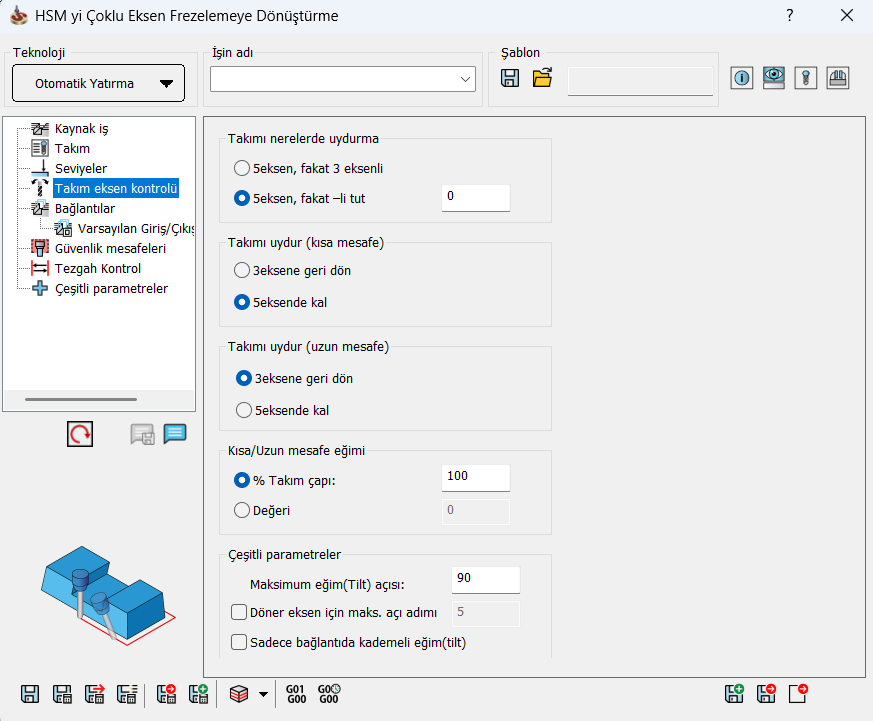

Otomatik Yatırma (Auto Tilt)
Otomatik yatırma özelliği 3D HSM’den gelen takım yolunu alır ve tutucu çarpışmasını önlemek için otomatik olarak takımın açısını ayarlar. Kullanıcı, tutucunun iş parçasından uzak kalması gereken bir mesafe ve hatta maksimum bir eğim açısı belirleyebilir. SolidCAM daha sonra çarpışmayı önlemek için takımın gerektiği kadar eğimini sağlar ve mümkün olduğunca 3 eksenli işleme yaklaşımına bağlı kalmaya çalışır.
Takımı Nerelerde Uydurma : Takımın eğim açısını hangi noktalarda ayarlayacağını belirler.
Takımı Uydur (Kısa Mesafe) : Takımın kısa mesafelerde (örneğin dar boşluklar veya keskin köşeler) nasıl eğim alacağını kontrol eder.
Takımı Uydur (Uzun Mesafe) : Daha uzun serbest hareketlerde (örneğin geniş yüzeylerde) takımın eğim davranışını belirler.
Kısa/Uzun Mesafe Eğimi : Kısa ve uzun mesafeler arasındaki eğim geçişlerini optimize eder.
Maksimum Eğim (Tilt) Açısı : Takımın izin verilen maksimum eğim açısını belirler (örneğin 30°). Tanımlanan maksimum eğim değeri aşılamaz. Bu değer aşıldığında, SolidCAM olası çarpışmaları önlemek için takım yolunu keser.
Maksimum Eğim Açısı = Tutucu Çapı / Takım Boyu Oranına Göre Hesaplanır.
Döner eksenler için maksimum açı adımı: Dönme/eğim açısının sınırlanmasını sağlar.
SolidCAM’in sağladığı bu özel komut, olağanüstü durumlar ve geleneksel yöntemlerle çözümü zor olan karmaşık senaryolar için tasarlanmış, kullanıcılarına stratejik bir avantaj sağlayan değerli bir araçtır.
