SOLIDWORKS PDM, yalnızca dosyalarınızı saklayan bir sistem değildir; aynı zamanda bu dosyalar arasındaki ilişkileri yöneterek tasarım süreçlerinde tutarlılığı sağlar. Ancak her zaman CAD dosyalarıyla çalışmayız. Çoğu zaman teknik şartnameler, kalite raporları, montaj talimatları veya müşteri onay formları gibi non-CAD (CAD dışı) belgeler de tasarımın ayrılmaz bir parçasıdır. İşte bu noktada “Referans Olarak Yapıştır” (Paste as Reference) komutu devreye girer. Bu komut sayesinde PDM kasasındaki herhangi bir dosyayı başka bir dosyayla ilişkilendirip, aralarındaki bağlantıyı kolayca yönetebilirsiniz.
Referans Olarak Yapıştır komutunu uygulamak için yapılması gerekenler :
- İşlem yapılacak dosyaları kasadan alın (check out),
- Referanslamak istenilen dosyayı seçip kopyalayın,

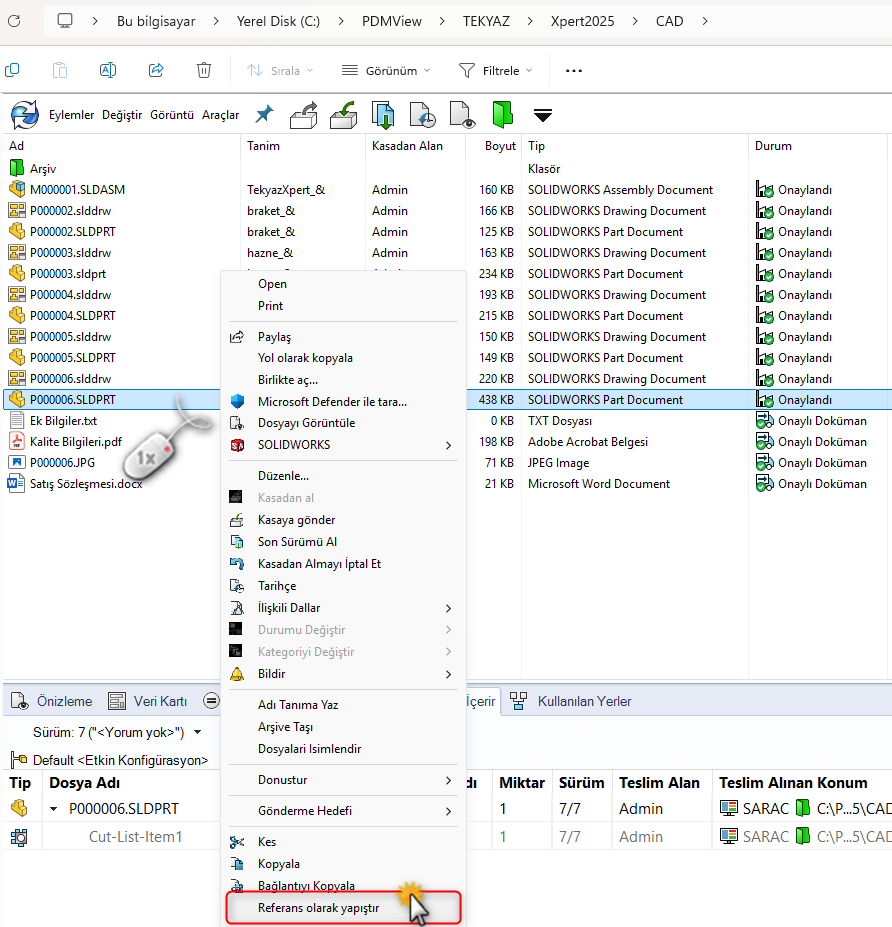

- Ana dosyaya sağ tık > Referans Olarak Yapıştır seçeneğini uygulayın,

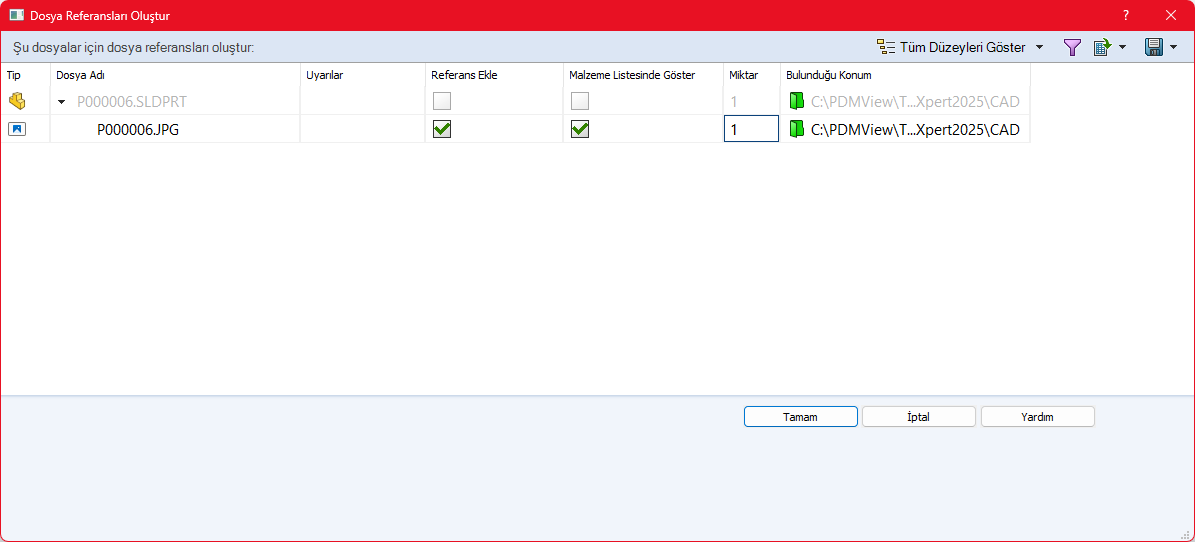

- Dosya Referansları Oluştur iletişim kutusu seçeneklerini onaylayın,
- İşlem yapılan dosyayı tekrar kasaya gönderin (check in).

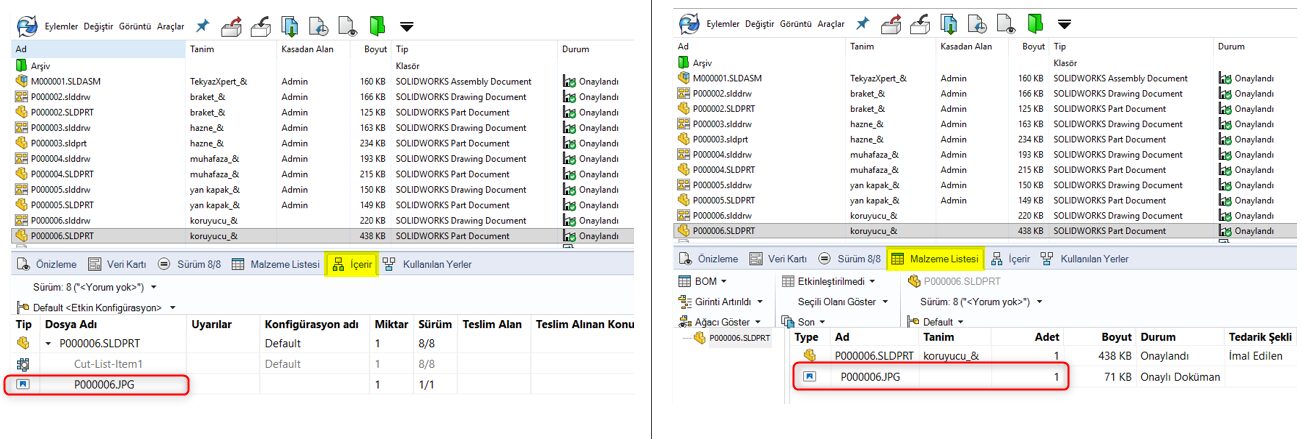

Ana dosya seçildiğinde yapıştırılan referans dosyalar “İçerir” ve “Malzeme Listesi” sekmeleri altında görüntülenecektir.

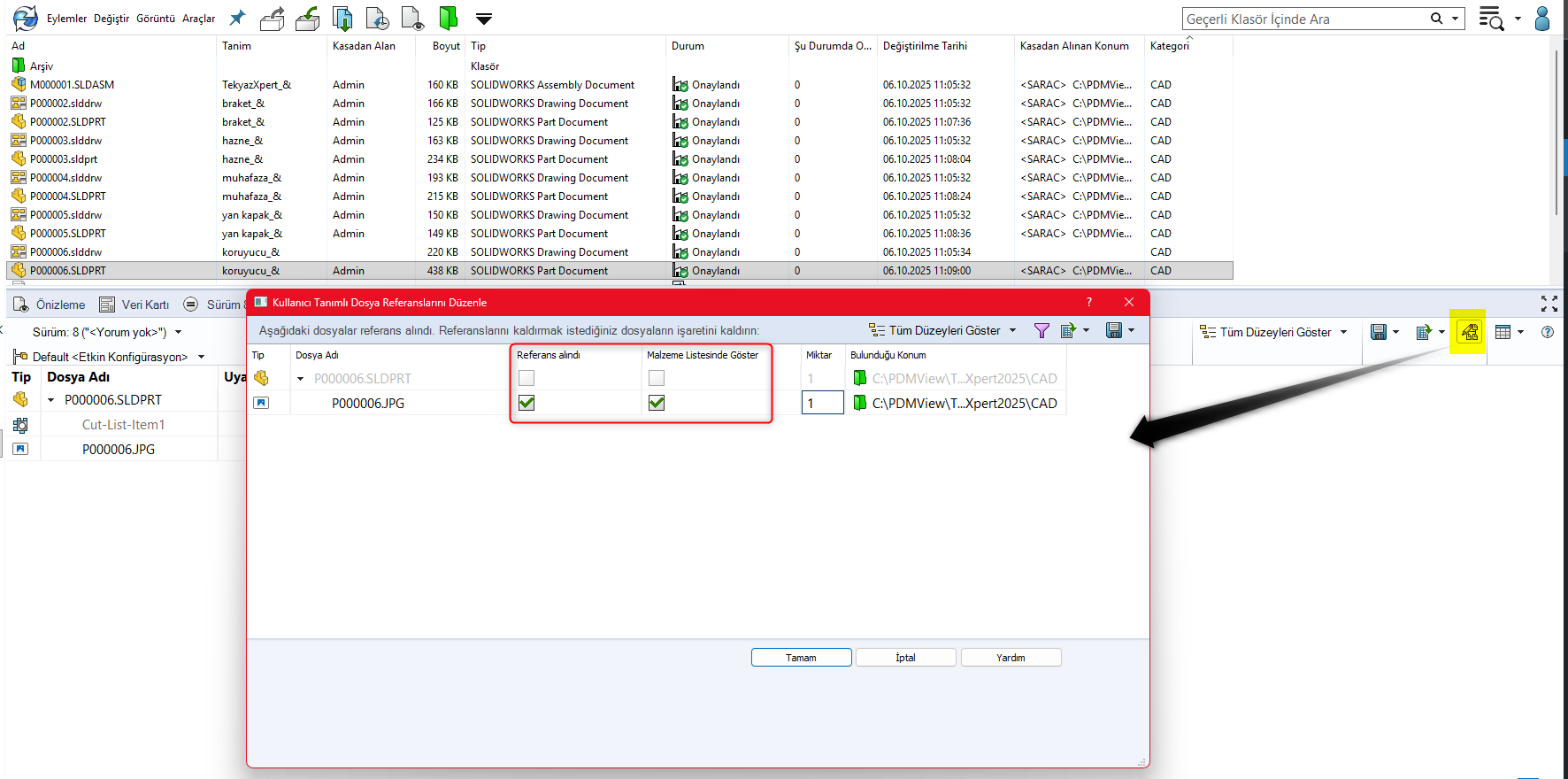

Yapıştırılan referansı kaldırmak için ilgili dosyayı kasadan aldıktan sonra “İçerir” sekmesinde yer alan “özel referanslar” komutunu seçip açılan arayüzden ilgili seçimleri kaldırabilirsiniz. Sonrasında ise ana dosya tekrar kasaya gönderilmelidir.
Bu komut sayesinde yalnızca CAD dosyaları arasındaki ilişkileri değil, aynı zamanda üretim, kalite, planlama ve satın alma gibi departmanların dokümanlarını da aynı dijital ekosistem içerisinde birbirine bağlayabilirsiniz.
