Teknik resim hazırlarken ölçülerin net bir şekilde görünmesi, hem imalat hem de kalite kontrol süreçlerinde büyük önem taşır. SOLIDWORKS’te varsayılan olarak ölçü rengi gri gelir. Bu, ekran üzerinde çalışırken fark edilmese de çıktı alındığında veya PDF’e aktarıldığında ölçülerin daha az belirgin görünmesine yol açabilir. Kullanıcıların en çok istediği değişikliklerden biri de ölçü rengini siyaha çevirmektir.
Teknik resimlerde katmanlar kullanarak çizgi tipi, not ve bunların renklerini değiştirmek oldukça kullanışlıdır. Katmanlar ile istenilen düzenlemeler belirli kurallara göre gerçekleştirilebilmektedir. Konuyla ilgili detaylara Teknik Resim Katman ve Çizgi Biçimi içeriğimizden erişebilirsiniz.
Ölçü Rengini Gri’den Siyaha Çevirme

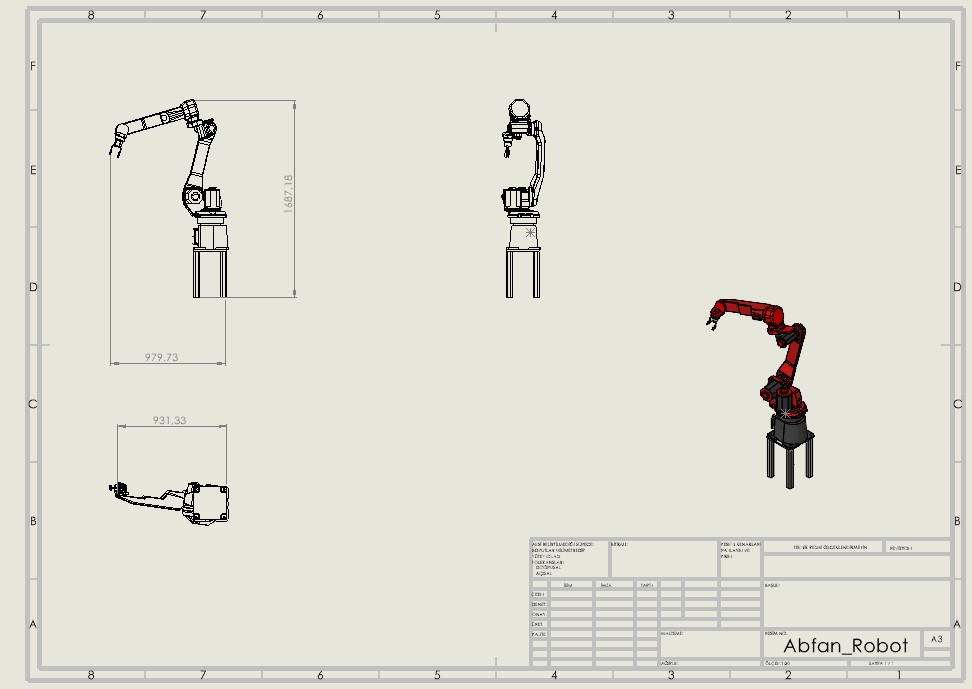

Teknik resimde ölçü rengi varsayılan ayarlarda aşağıdaki görselde de gösterildiği gibi gri renk olarak gelmektedir.

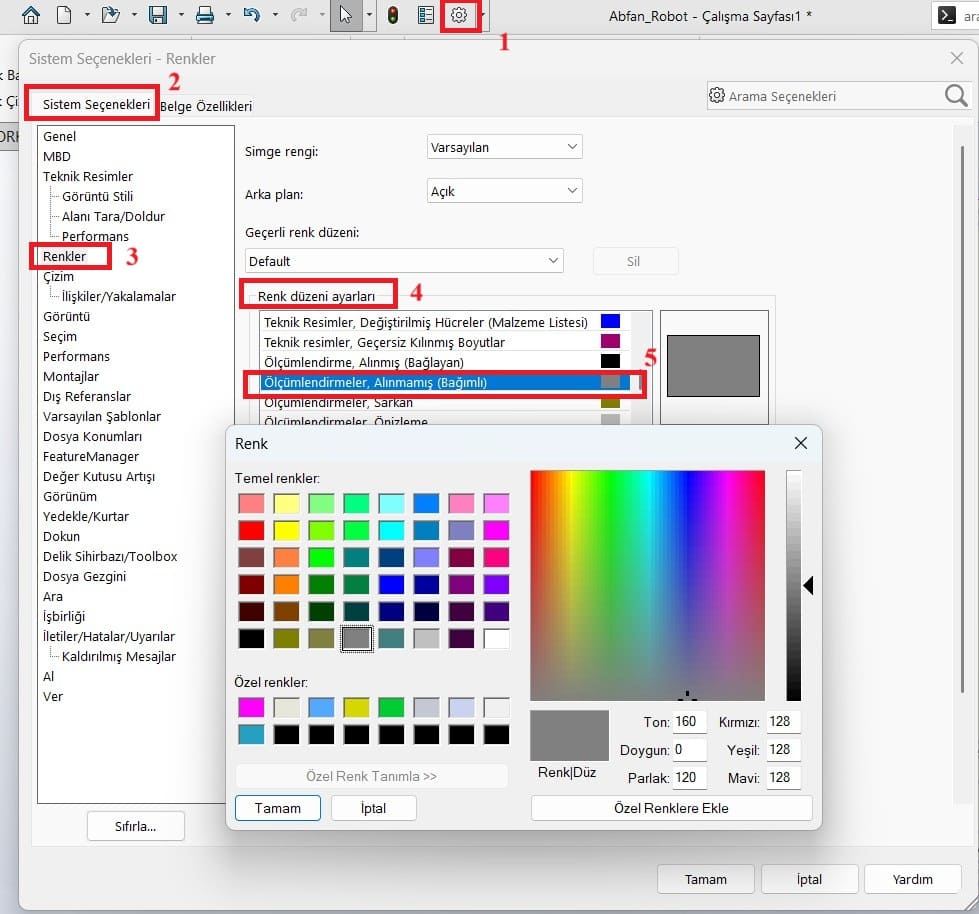

İlgili ölçü rengi kimi zaman ayırt edilmesi zor olduğundan ve çıktı alındığında görmekte zorluk çekilebileceğinden ötürü koyu ve/veya siyah renk tercih edilmektedir. Teknik resimde ölçü rengini değiştirmek için Seçenekler>Sistem Seçenekleri>Renkler>Renk düzeni ayarı>Ölçülendirmeler, Alınmamış (Bağımlı) bölümüne çift tıklanarak çıkan renk paleti üzerinden değiştirilebilmektedir.
Renk paletinden sol en alt köşede yer alan siyah renk seçilerek tamam işaretlenerek uygulama gerçekleştirilir. Böylelikle teknik resim ölçülendirme rengi siyah olarak veya seçtiğimiz renkte gelecektir.
SOLIDWORKS’te ölçü rengini gri’den siyaha çevirmek hem ekran çalışmasını hem de çıktı netliğini artırır. İster Sistem Seçenekleri’ten toplu değişiklik yapın, ister katman mantığı ile organize edin, her iki yöntemde de teknik resimleriniz daha okunaklı olacaktır.
