JPEG Resim Dosyası Neden SOLIDWORKS Composer’da Görüntülenmiyor?

0
138

SOLIDWORKS Composer’da çalışırken, projeye kişisel bir kaplama eklemek veya logo resimleri gibi diğer medya türlerini kullanmak oldukça yaygındır. Bazı durumlarda JPEG dosyalarınızın SOLIDWORKS Composer’da görüntülenmediği durumlarla karşılaşabilirsiniz. Bu sorunun resim dosyasından mı yoksa SOLIDWORKS Composer’la mı alakalı olduğuna dair incelemeler vaktinizi alabilmektedir.  Bu makalede, sorunlu bir JPEG dosyasını tanımlamanın ve düzeltmenin yollarını göstereceğiz.

JPEG Resim Eklenen Görsel
JPEG Resim Eklenen Görsel

Sorun belirtileri:

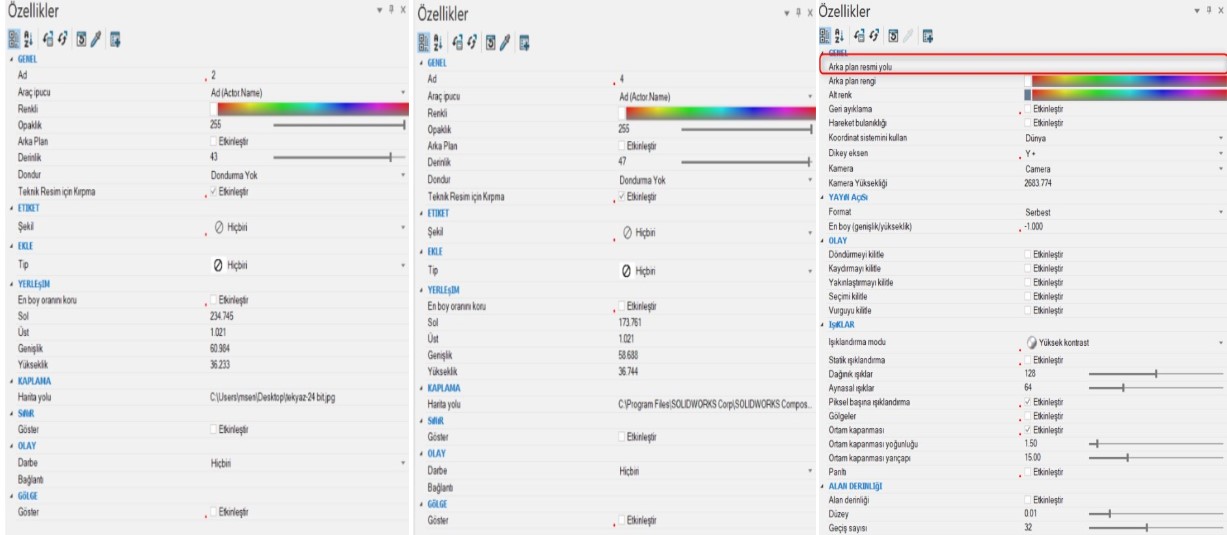

JPEG görüntüleri arka planlar, zemin dokuları ve 2D görüntü aktörlerine eklenebilir. Zemin dokuları ve 2D görüntü aktörleri için, istenen görüntünün dosya yolu, Kaplama > Harita Yolu (Zemin görüntüleri için Zemin Dokusu olarak adlandırılır) bölümünde görünecektir, ancak hiçbir görüntü görüntülenmeyecektir. Arka plan için, bir dosya yolunu seçmeye çalıştığınızda, görüntüyü seçtikten sonra herhangi bir yol eklenmez. Bu durumda ne yapmalıyız?

Arka Plan Resmi Yolu
Arka Plan Resmi Yolu
JPEG Görsel Bit Derinliği
JPEG Görsel Bit Derinliği

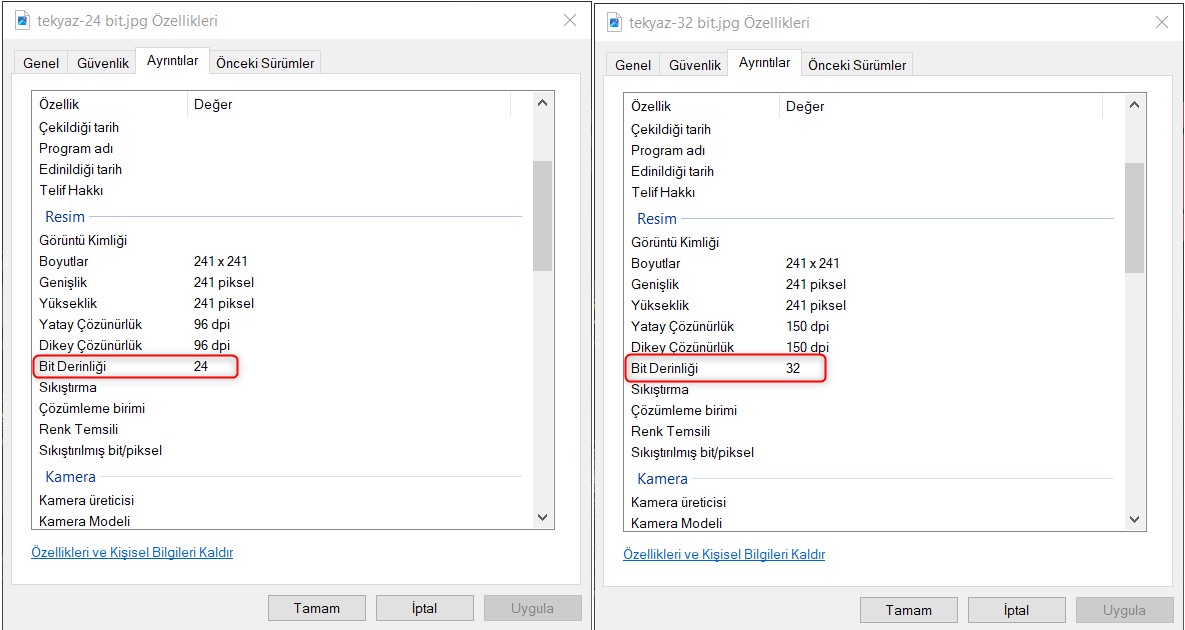

Yukarıdaki belirtilerin tanımlandığından emin olduktan sonra, JPEG dosyalarının kendilerinin özelliklerine bir göz atmakta fayda vardır. Bunun için Windows Explorer’da dosya konumu açılarak işlem yapılabilir. JPEG dosyasının üzerine sağ tıklayıp açılan menüden özellikler seçilir. Görüntü bölümünde, görselde görüldüğü gibi detaylar sekmesi altında bir özellik olan bit derinliği bulunmaktadır.

SOLIDWORKS Composer için JPEG görüntülerinin Bit derinliği 24 veya altında olmalıdır . Daha yüksek bit derinliğine sahip resimler SOLIDWORKS Composer’da görüntülenememektedir!!!

JPEG Görüntülerini Biçimlendirme

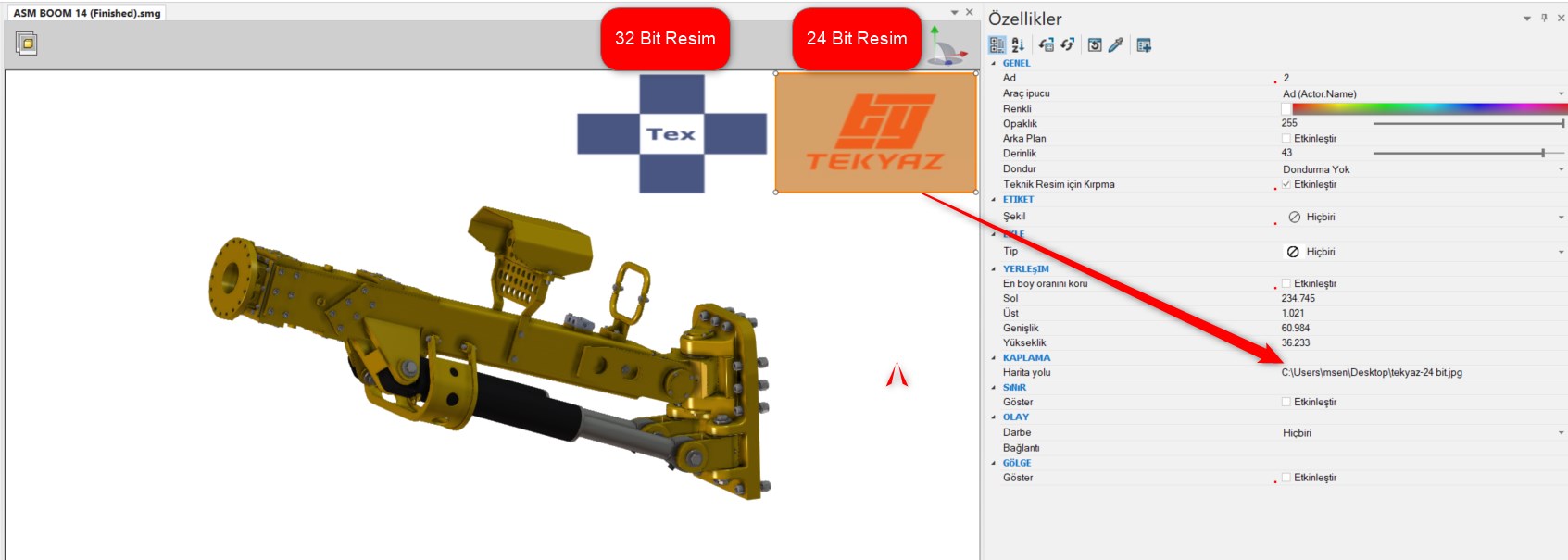

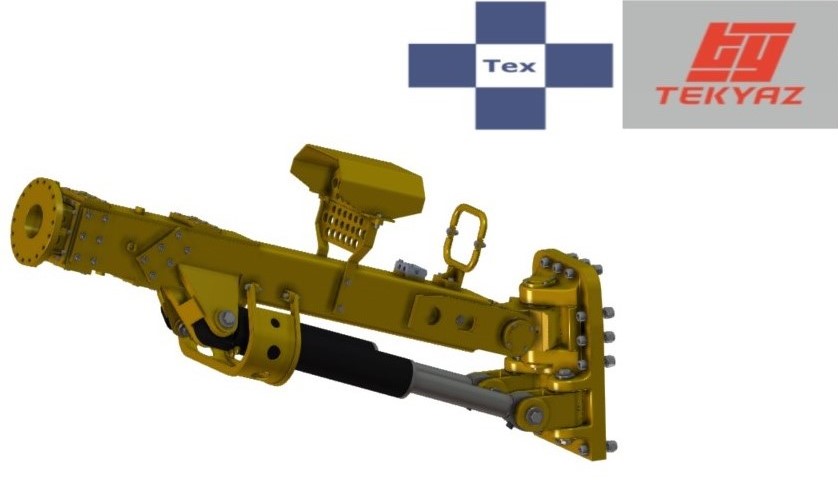

JPEG görüntüsünün bit derinliğini değiştirmenin birkaç yolu vardır, ancak çoğu kullanıcı için işe yarayacak bir çözüm, tüm Windows kullanıcıları için standart olarak gelen Microsoft Paint’i kullanmak olacaktır. Sadece JPEG görüntüsünü açın ve bir kopyasını kaydedin. Varsayılan olarak Microsoft Paint, JPEG’i 24 Bit Derinliğiyle kaydedecektir. Buradan itibaren tüm görüntüler, aşağıda görüldüğü gibi Composer’da çalışacaktır.

Pazarlama dünyasında, kişiselleştirme hayati bir öneme sahiptir. SOLIDWORKS Composer’da JPEG dosyalarının kullanılamaması  çalışmalarınızda aksamaya yol açabilir. Ancak, bu sorunu bit derinliğini kontrol ederek çözmek oldukça kolaydır.

SOLIDWORKS Composer hakkında detaylı bilgi almak için ürün sayfasını ziyaret edebilirsiniz:
Murat Şen
SOLIDWORKS Teknik Destek Mühendisi | SOLIDWORKS - Composer - Visualize - Inspection
