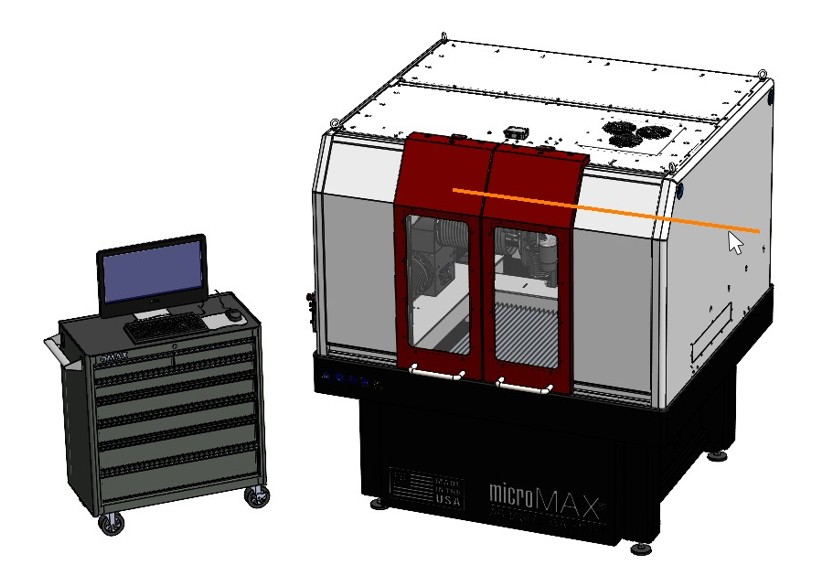

SOLIDWORKS kullanıcılarının sık karşılaştığı durumlardan biri, model üzerinde çalışırken arka kenarların grafik ekranda görünmesidir. Özellikle karmaşık parçalarda veya montajlarda bu durum, seçim yapmayı zorlaştırabilir ve çalışma alanında gereksiz bir kalabalık yaratabilir.
Bu sorunun çözümü aslında oldukça basittir. SOLIDWORKS içerisinde yer alan Seçim (Selection) ayarları sayesinde, arka kenarların görünmesini engelleyebilir ve daha temiz bir grafik görünümü elde edebilirsiniz.
Çözüm: HLR ve Gölgeli Modda Seçime İzin Ver Seçeneğini Kapatın
-

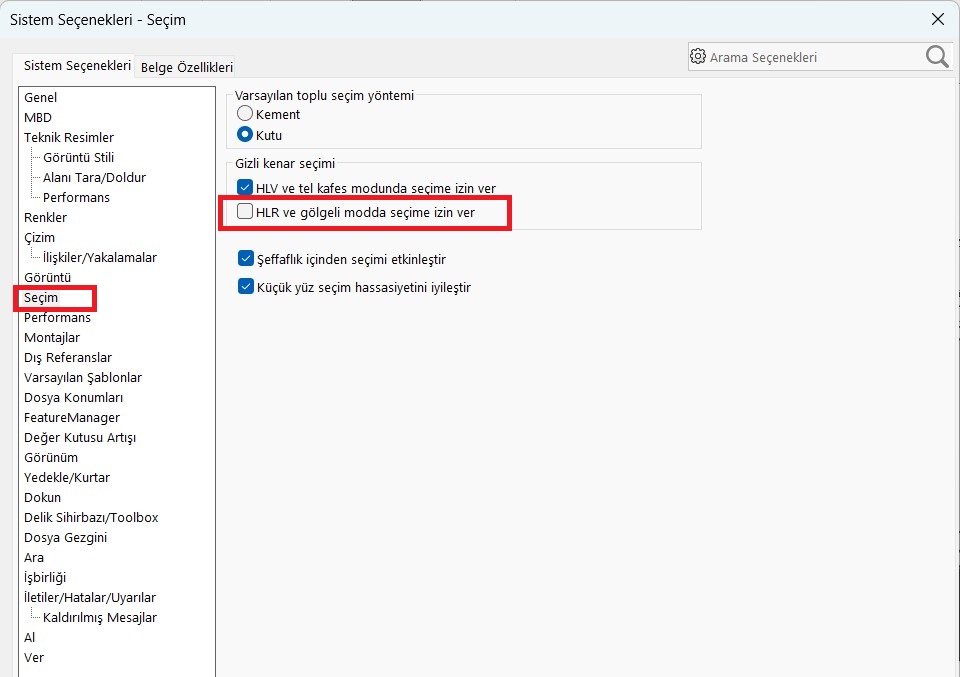

SOLIDWORKS menüsünden Araçlar (Tools) > Seçenekler (Options) yolunu izleyin.
-
Açılan pencerede Seçim (Selection) sekmesine geçin.
-
Burada yer alan HLR ve Gölgeli Modda Seçime İzin Ver kutucuğunu bulun.
-
Bu seçeneği pasifleştirin (işareti kaldırın).

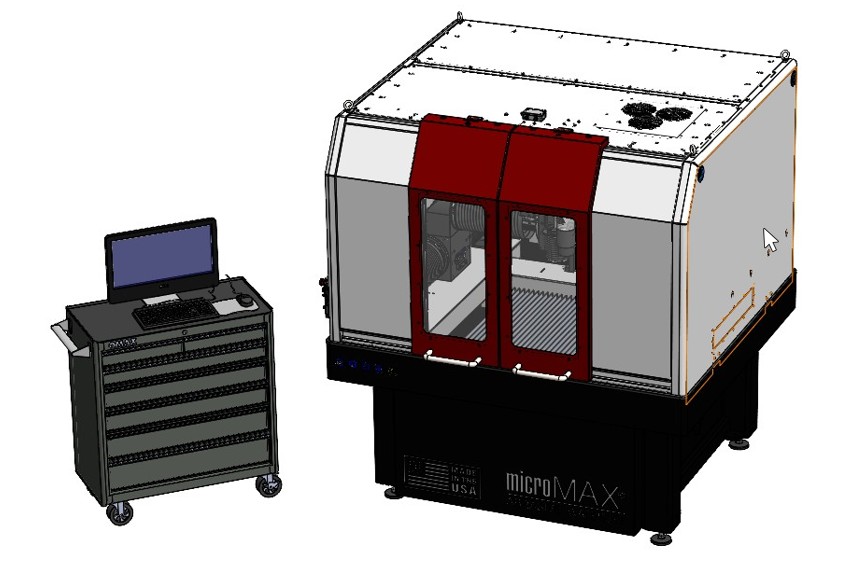

Bu ayarı kapattığınızda, artık grafik ekranda modelin arka kenarları görünmeyecek. Böylece sadece ön tarafta yer alan yüzey ve kenarlarla çalışabileceksiniz.
Bu Ayarın Avantajları:
-
Daha temiz ve net bir model görünümü sağlar.
-
Karmaşık modellerde yanlış kenar seçimlerinin önüne geçer.
-
Grafik performansına olumlu katkıda bulunur.
SOLIDWORKS’te grafik ekranda görünen arka kenarlar, doğru ayarlarla kolayca ortadan kaldırılabilir. Seçim menüsündeki HLR ve Gölgeli Modda Seçime İzin Ver seçeneğini kapatarak, tasarımlarınızı daha rahat ve hızlı bir şekilde oluşturabilirsiniz.
Eğer siz de model üzerinde çalışırken gereksiz çizgilerden arınmak istiyorsanız, bu basit ama etkili ayarı mutlaka denemenizi öneririz.
