SOLIDWORKS, mekanik tasarımların dijital olarak modellenmesi kadar üretim dokümantasyonunun da oluşturulmasında güçlü bir araçtır. Üretime aktarılacak her parçanın ve malzemenin listelendiği Malzeme Listeleri (BOM – Bill of Materials), bu süreçte kritik bir rol oynar. Ancak bazı durumlarda, fiziksel modellemede yer almayan ama üretim için gereken yardımcı malzemeler, koruyucu maddeler, etiketler, belgeler veya işlemler gibi öğelerin de BOM’da yer alması gerekir.
Bu makalede, SOLIDWORKS’ün standart özelliklerini kullanarak Elektrik Kutusu montaj setinde yer alan ancak modellemesi yapılmayan kablo, soket, soğutma sıvısı, kablo kanalı ve boya gibi bileşenlerin malzeme listesine (BOM) nasıl dahil edileceğini inceleyeceğiz.
İlk adım olarak , Bileşen Ekle > Yeni Parça komutu ile montaj içerisine parça ekleyelim. Sonrasında bu parçayı içsel veya dışsal olarak kayıt edebilirsiniz. Bu iki kayıt türünün farkı ise aşağıda açıklanmıştır.
SOLIDWORKS’te bir montaj dosyasına yeni bir bileşen eklerken, bu bileşeni içsel (internal) veya dışsal (external) olarak kaydedebilirsiniz.
-
İçsel Kayıt (Internal): Parça, montaj dosyasının içinde gömülü olarak saklanır. Ayrı bir dosya olarak kaydedilmez ve yalnızca ilgili montajla birlikte açılabilir ancak bu parça başka bir projede kullanılamaz.
-
Dışsal Kayıt (External): Parça, bağımsız bir dosya olarak oluşturulur ve montajla ilişkilendirilir. Bu sayede farklı projelerde tekrar kullanılabilir ve dosya yönetimi daha esnektir.

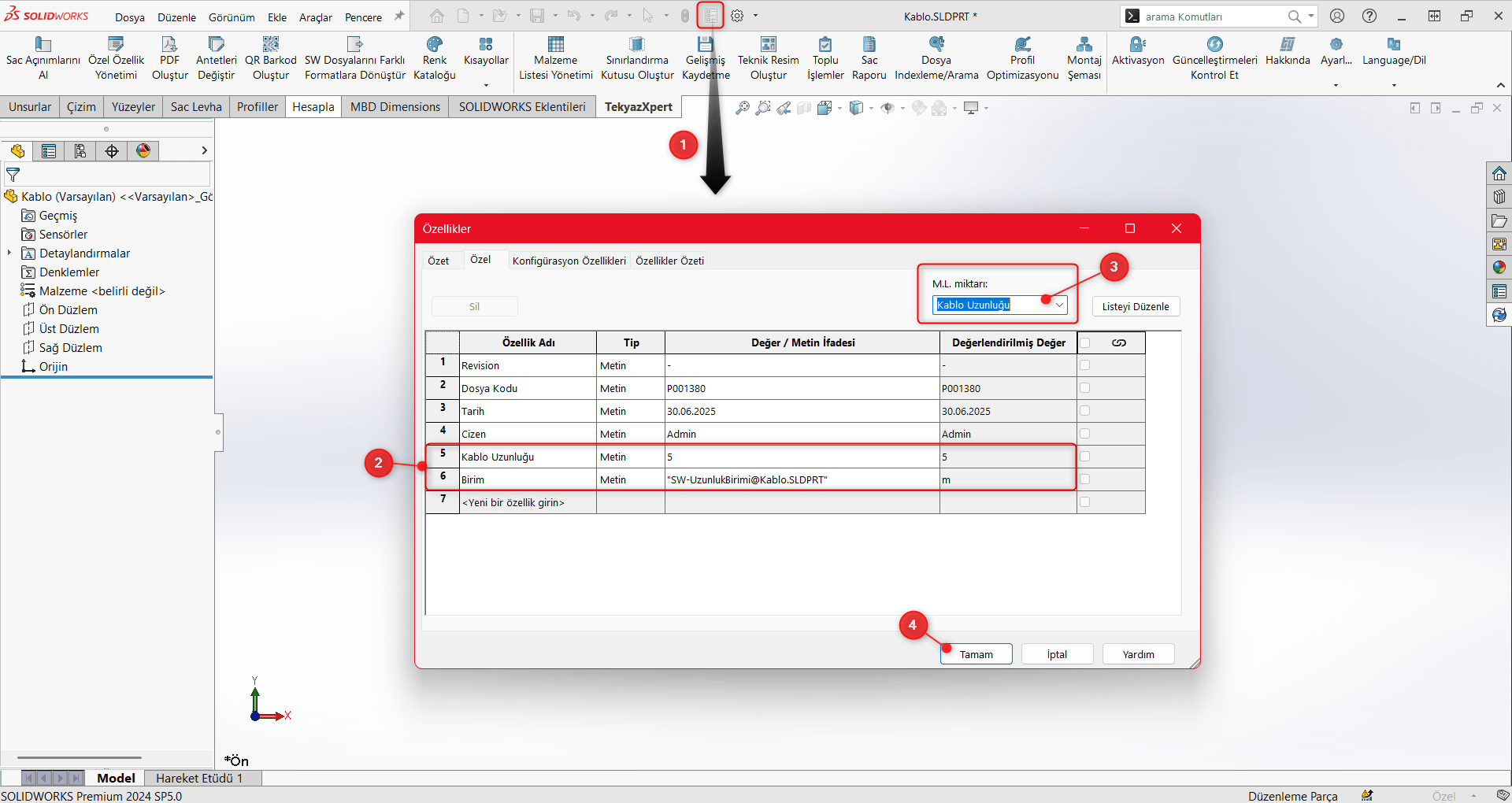

Kablo parçasını ekledikten sonra yapılması gereken işlemler aşağıdaki gibidir.
- Özel özellik iletişim kutusu açılır.
- Malzeme listesinde görünmesi istenilen bilgi girişi yapılır.
-
- Kablo Uzunluğu = 5
3. Bu bilgi Malzeme Listesi Miktarı açılır listesinden seçilir.
-
- Birim tanımlası için yine özellik girişi yapılır. Aynı anda tek bir Malzeme Listesi Miktarı gösterileceğinden dolayı bu bilgi için bir işlem yapılmasına gerek yoktur.
4. İşlem tamamlanarak , parça kaydedilir.

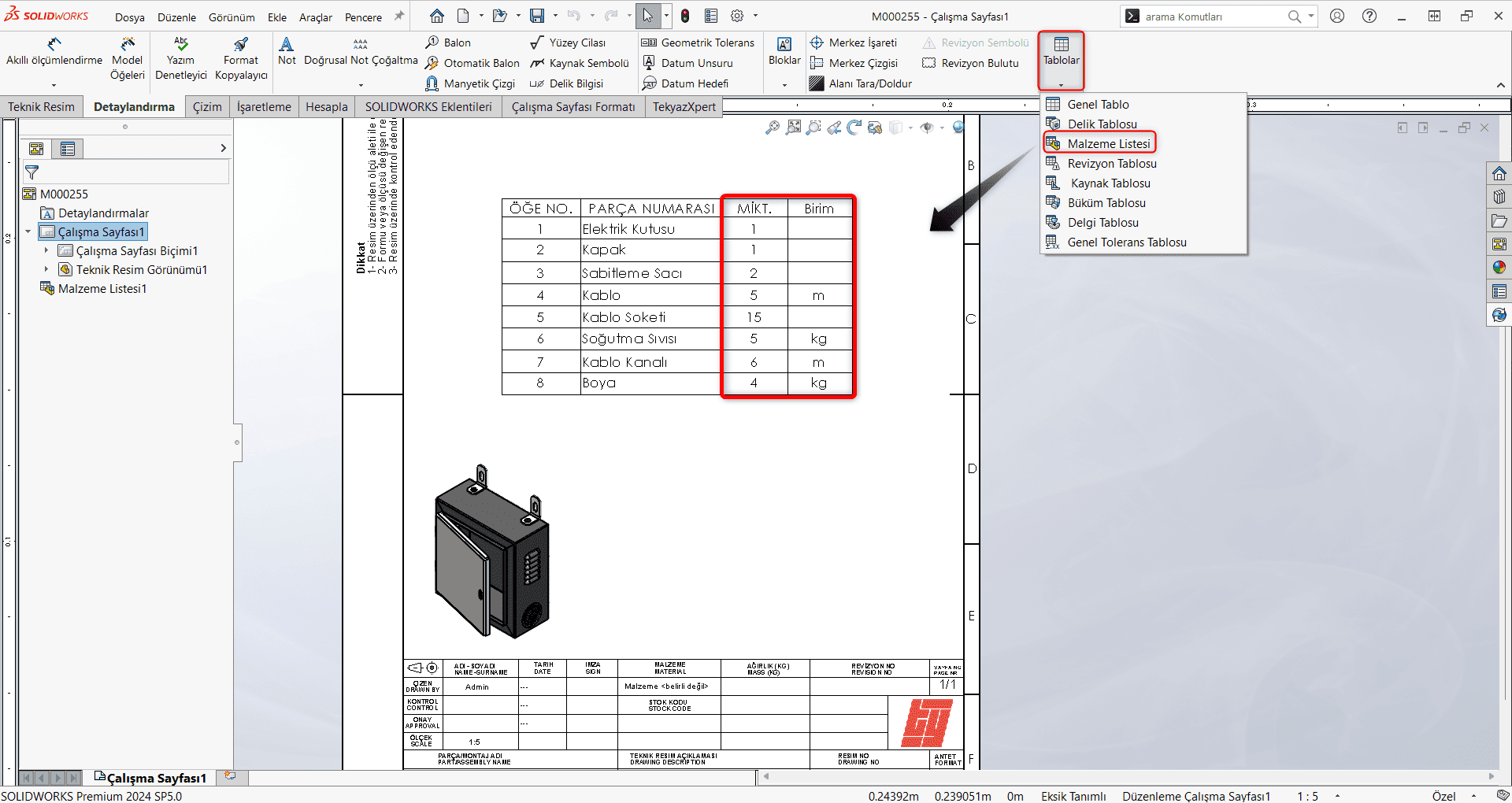

Malzeme Listesinde Görüntülenecek Özel Özelliği Belirleme
Tasarımı olmayıp ancak malzeme listesinde görmek istediğiniz parçaları özellikleriyle birlikte ekledikten sonra malzeme listesini ekleyebilirsiniz. Yukarıda yapılan Malzeme Listesi Miktarı ayarı sayesinde “miktar” sekmesinde ilgili parçanın özellik değerini görebilirsiniz. Birim özelliğini de ekleyerek tanımlamalarınızı gerçekleştirebilirsiniz.
NOT: Birim cinsleri şablon birim ayarından otomatik olarak çekilmektedir. Özelleştirmek istediğiniz birimleri Seçenekler > Belge Özellikleri > Birimler arayüzünden tanımlayabilirsiniz.
Bu yöntem sayesinde, SOLIDWORKS’te modellemesi yapılmayan ancak üretim için gerekli olan tüm bileşenleri malzeme listesine doğru ve pratik bir şekilde dahil edebilir, üretim dokümantasyonunuzu eksiksiz hâle getirebilirsiniz
