SOLIDWORKS 2025, kullanıcı deneyimini iyileştirmeye yönelik birçok yenilikle birlikte geliyor. Bu sürümde öne çıkan özelliklerden biri olan Aile Tablosu (Family Table), özellikle çok sayıda konfigürasyon içeren tasarımlarla çalışanlar için büyük kolaylık sağlıyor. Bu yenilik sayesinde konfigürasyon yönetimi artık çok daha pratik, düzenli ve kullanıcı dostu bir yapıya kavuşuyor.
Aile Tablosu, bir parçanın ya da montajın tüm konfigürasyonlarını tablo görünümünde listeleyerek kullanıcıya tek bir ekranda kapsamlı kontrol imkânı sunar.

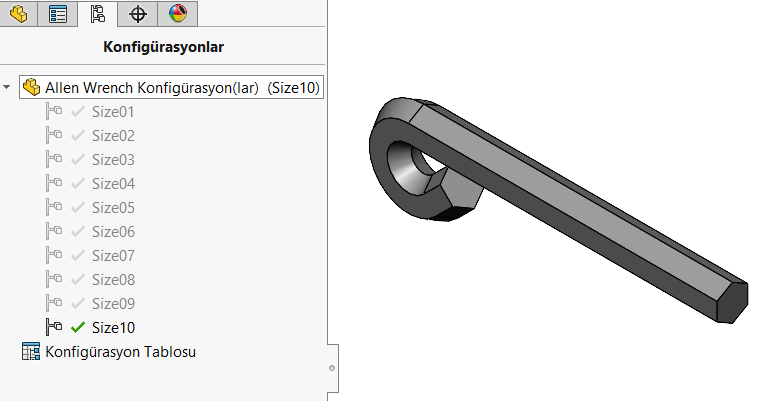

Konfigürasyona sahip bir model üzerinden komutun kullanımını inceleyelim.

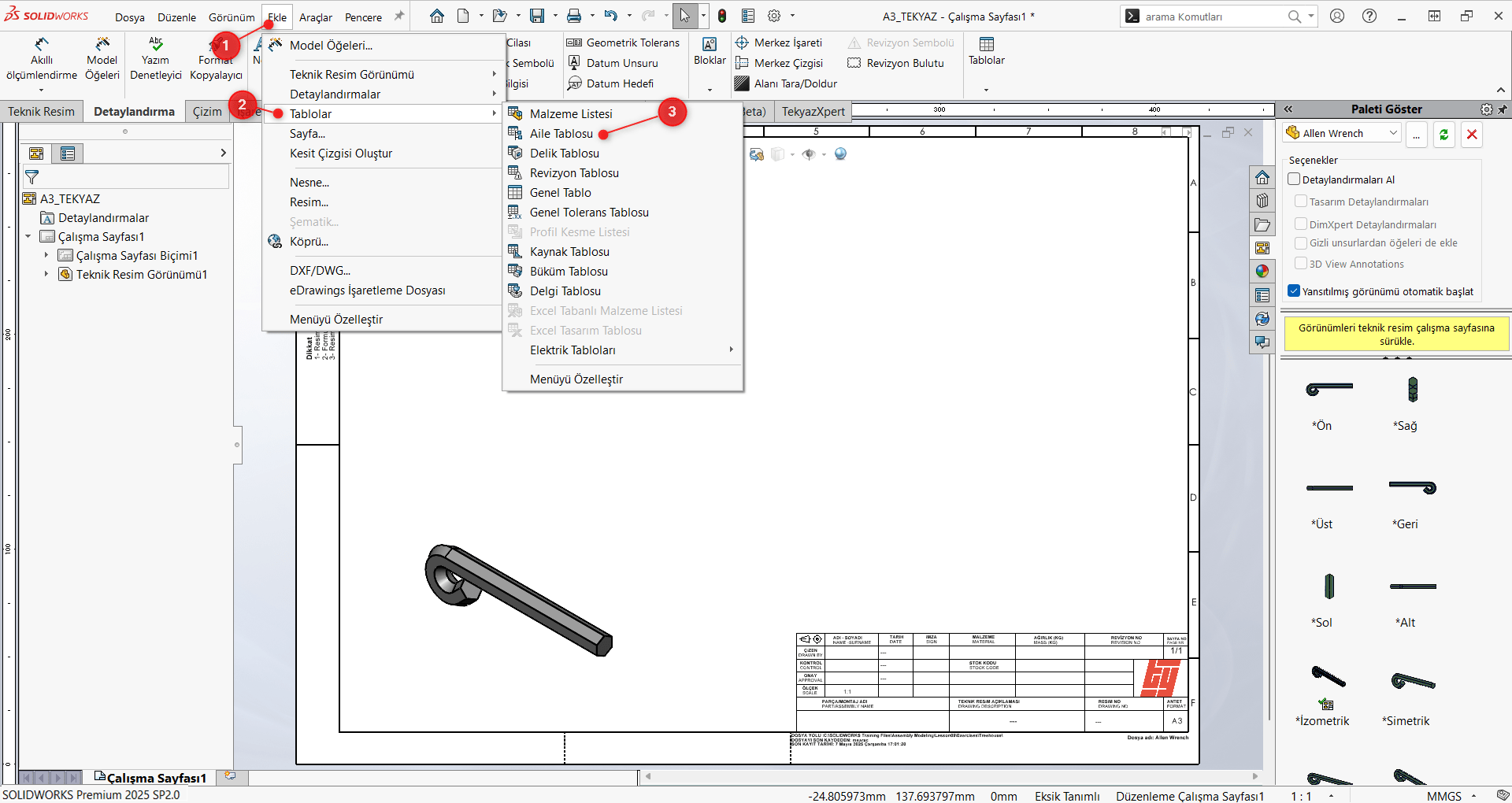

Ekle > Tablolar > Aile Tablosu seçimiyle tabloyu teknik resim içerisine ekleyebilirsiniz.

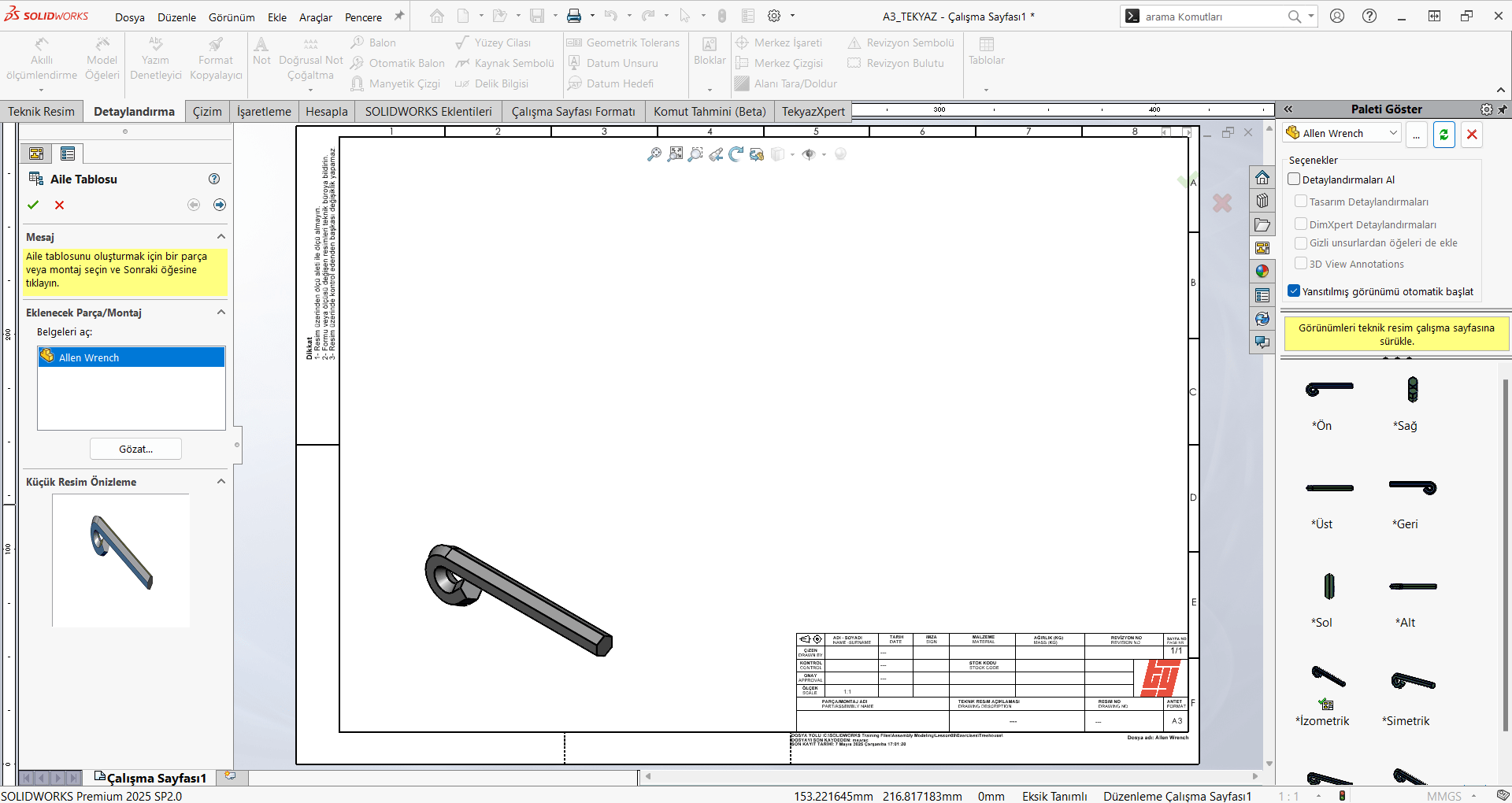

Aile Tablosu (Family Table) komutunun ilk seçenek menüsü içerisinde teknik resme eklemek istediğiniz modele göre tablonun referanslamasını yapabilirsiniz.

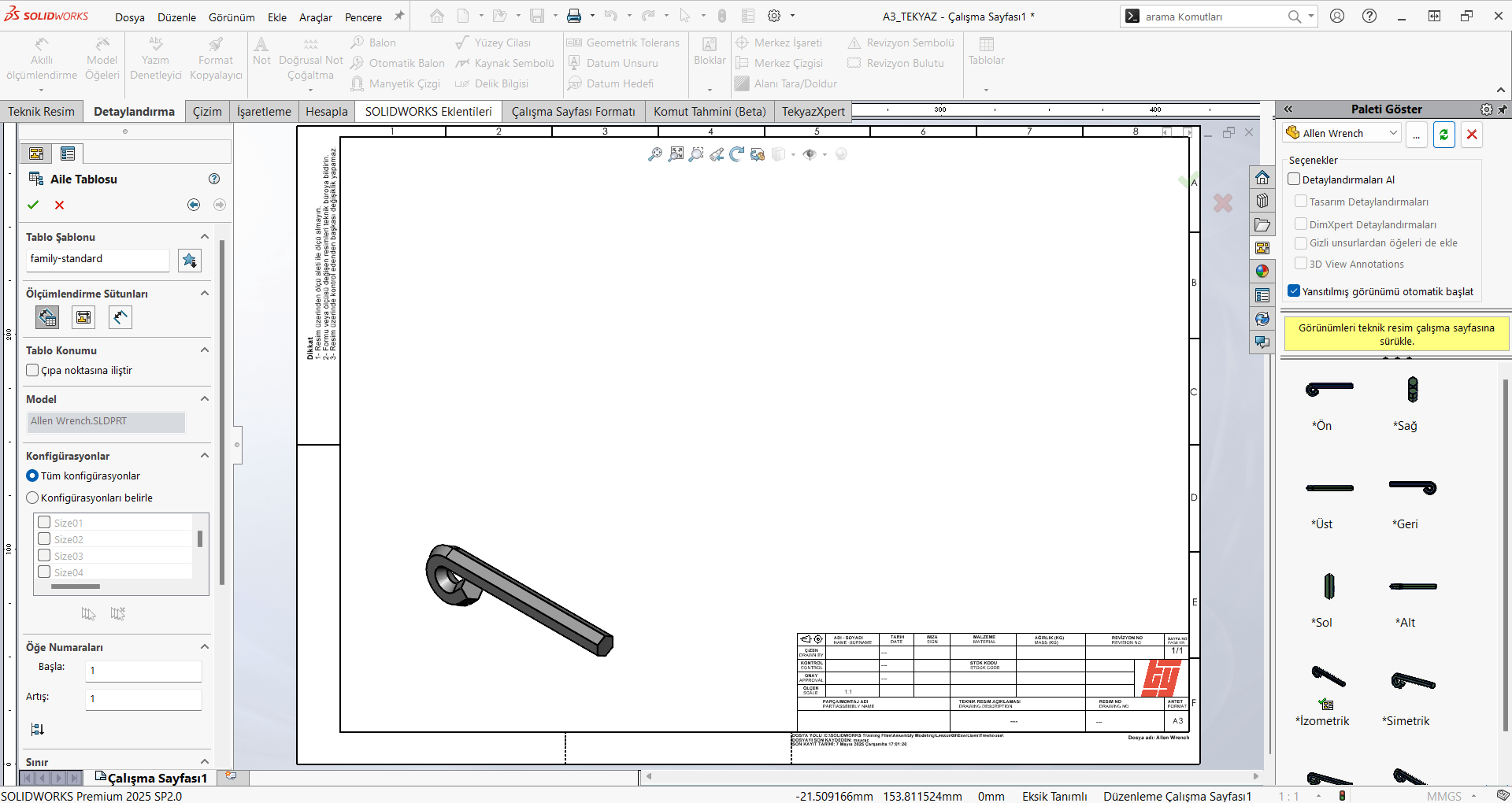

Aile Tablosu (Family Table) komutunun ikinci seçenek menüsü içerisinde ,
- Kullanılacak tablo şablonuyla ilgili özelleştirmeleri düzenleyebilirsiniz.
- Tabloya eklenecek konfigürasyon seçimini yapabilirsiniz.
- Tablodaki öğe numarası , katman ve metin biçimi seçeneklerini düzenleyebilirsiniz.

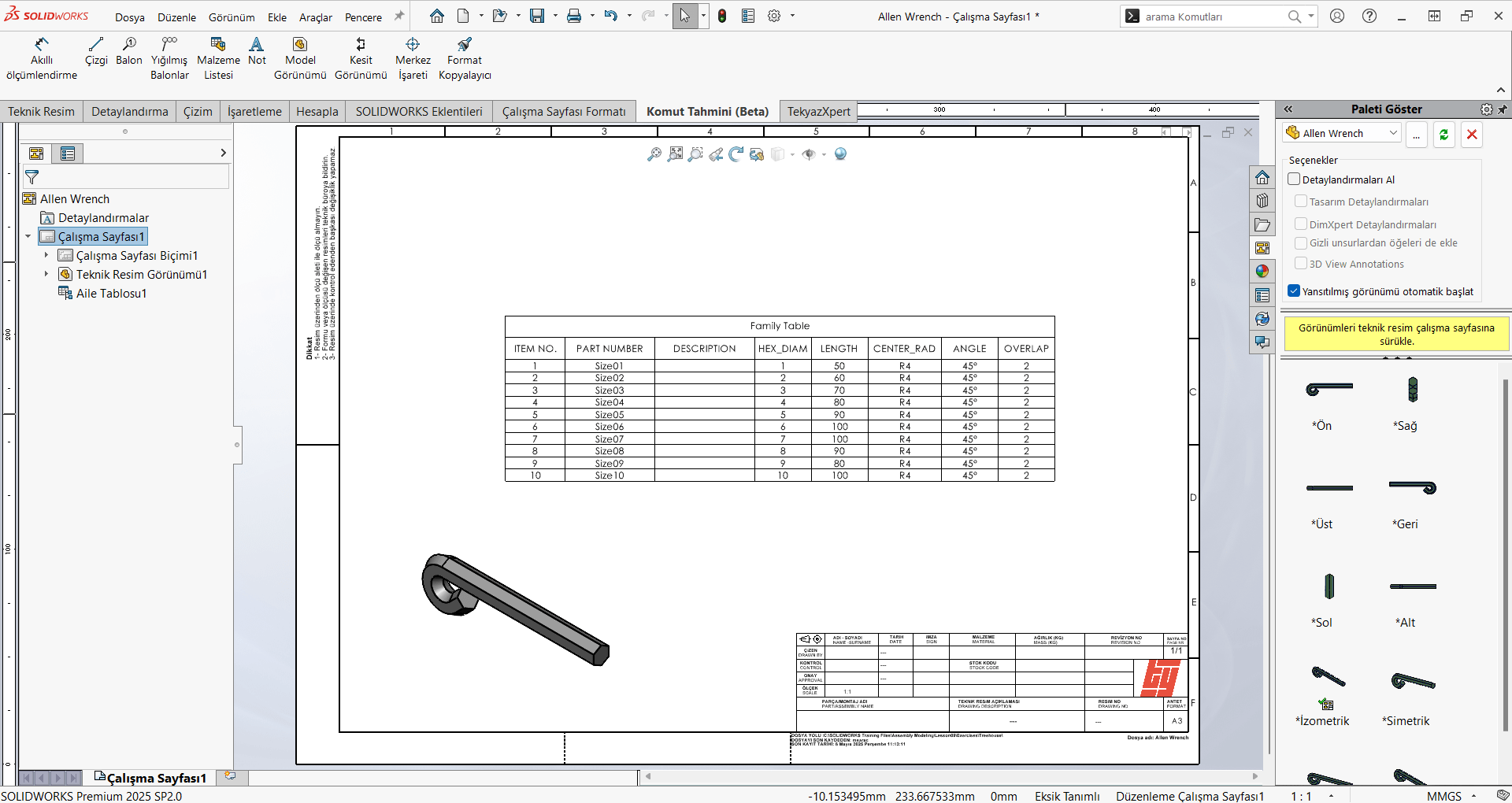

İstenilen özelleştirmeleri yaptıktan sonra Aile Tablosunu çalışma sayfanıza eklediğinizde tüm konfigürasyonların parametrelerini görüntüleyebilirsiniz.

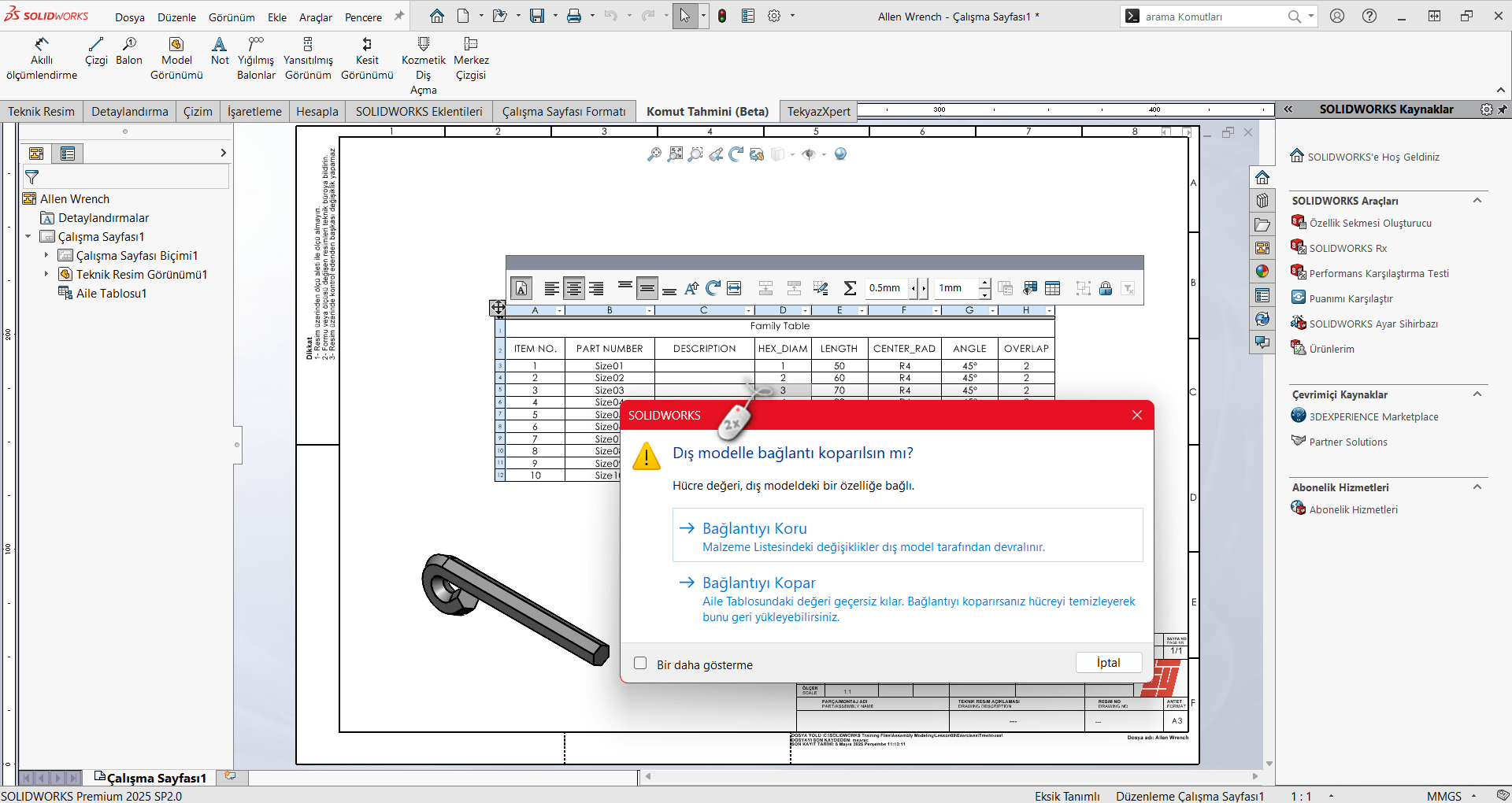

Aile tablosu üzerinden modellerinizi güncelleyebilirsiniz. Değiştirmek istediğiniz parametreye çift tıklama yaptığınızda aşağıdaki gibi bir uyarı penceresi karşınıza çıkar. Bağlantıyı Koru seçimi ile parametre değiştirildiğinde model de güncellenir.

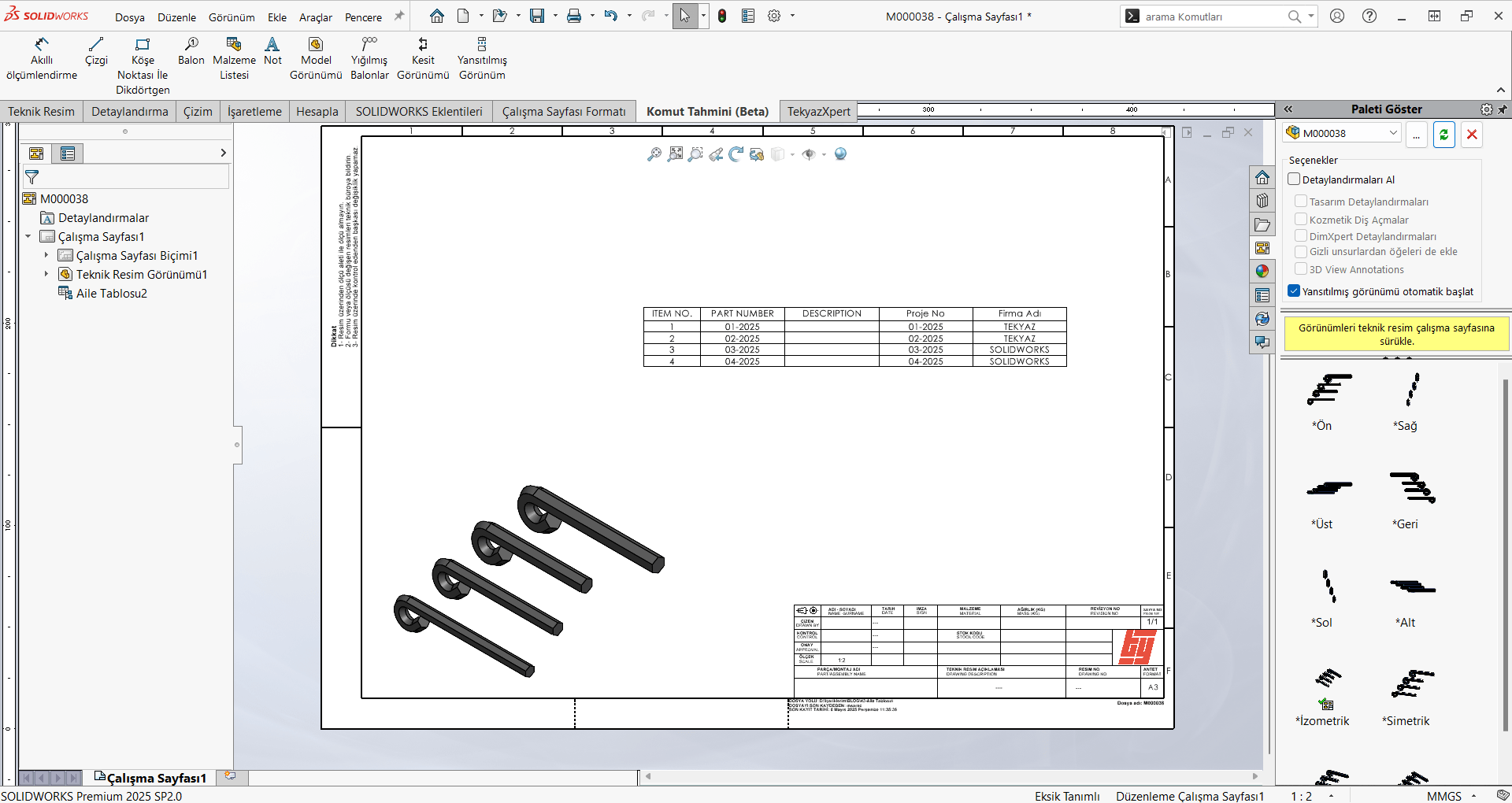

Montaj dosyanız için de Aile Tablosunu ekleyebilir, montaj konfigürasyonlarınızın özel özelliklerini de hızlıca görüntüleyebilirsiniz.
