Tasarım süreçlerinde CAD dosyalarını farklı platformlarda paylaşmak gerektiğinde, STEP (STandard for the Exchange of Product model data) formatı sıkça tercih edilen nötr dosya formatlarından biridir. Ancak bu format ile yapılan dışa aktarma işlemlerinde, tasarıma verilen renklerin kaybolması kullanıcılar için yaygın bir problemdir.
Neyse ki, SOLIDWORKS’te bu sorunun çözümü oldukça basit: AP214 formatını seçmek ve doğru dışa aktarma seçeneklerini işaretlemek yeterlidir. Bu yazıda, SOLIDWORKS tasarımınızı STEP formatında dışa aktarırken renklerin korunmasını nasıl sağlayabileceğinizi adım adım anlatıyoruz.
🎨 Renklerin STEP Dosyasında Görünmesi Neden Önemlidir?
Renkler, parçalar arası farkındalığı artırmak, montaj kolaylığı sağlamak ya da üretim aşamasında bilgi aktarmak gibi amaçlarla sıklıkla kullanılır. Özellikle tasarım üçüncü taraflarla paylaşıldığında, bu görsel bilgi kritik hale gelir. Bu nedenle renk bilgisinin STEP dosyasına aktarılması, teknik iletişimde önemli bir rol oynar.
✅ Adım Adım: SOLIDWORKS’ten Renkli STEP (AP214) Dışa Aktarma
1. Modelinizi Renklerle Hazırlayın

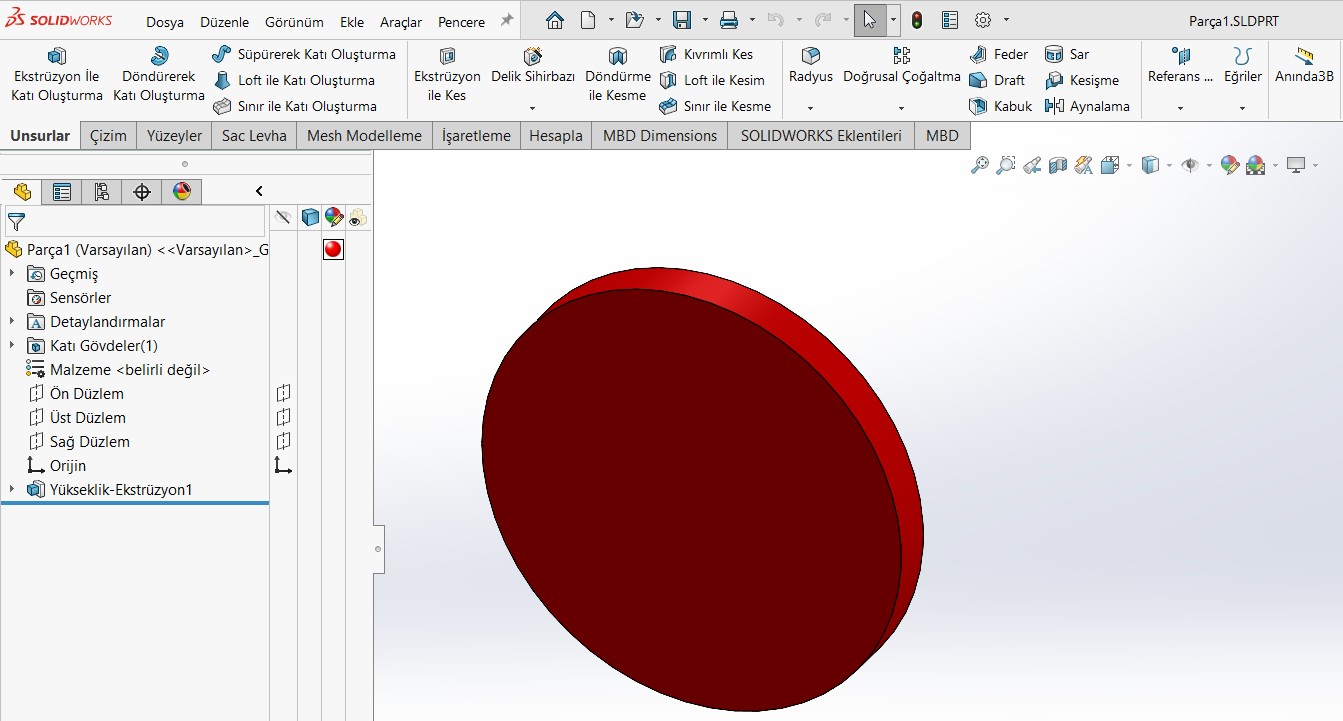

SOLIDWORKS’te parçanızı veya montajınızı oluşturun ve yüzey ya da parça seviyesinde renk atamaları yapın.
2. Dosya > Farklı Kaydet Seçeneğini Kullanın
-
Menüden Dosya > Farklı Kaydet seçeneğini tıklayın.
-

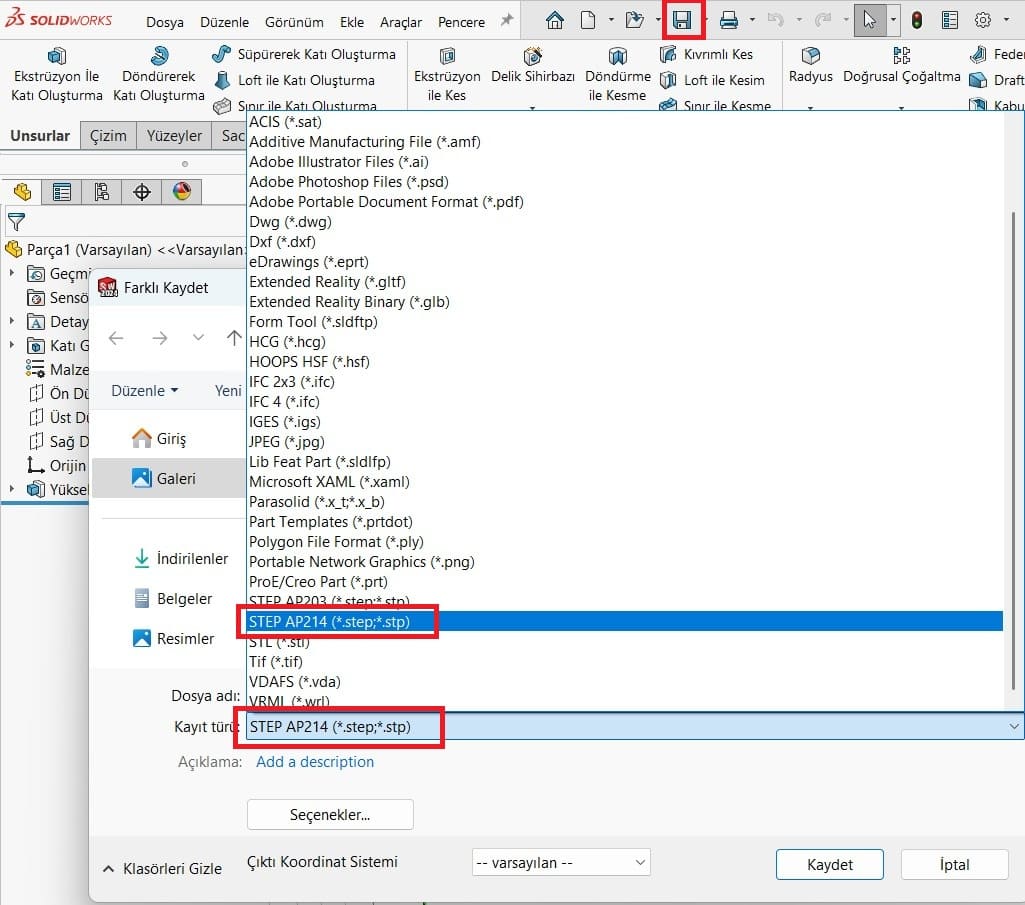

Kayıt türü listesinden **STEP AP214 (.step, .stp) seçin.
⚠️ Burada özellikle AP214 formatını seçtiğinizden emin olun. Çünkü bu format, renk ve görünüm bilgilerini destekler. Diğer formatlar (örneğin AP203) bu bilgileri taşımaz.
3. Seçenekler’e Tıklayın
-

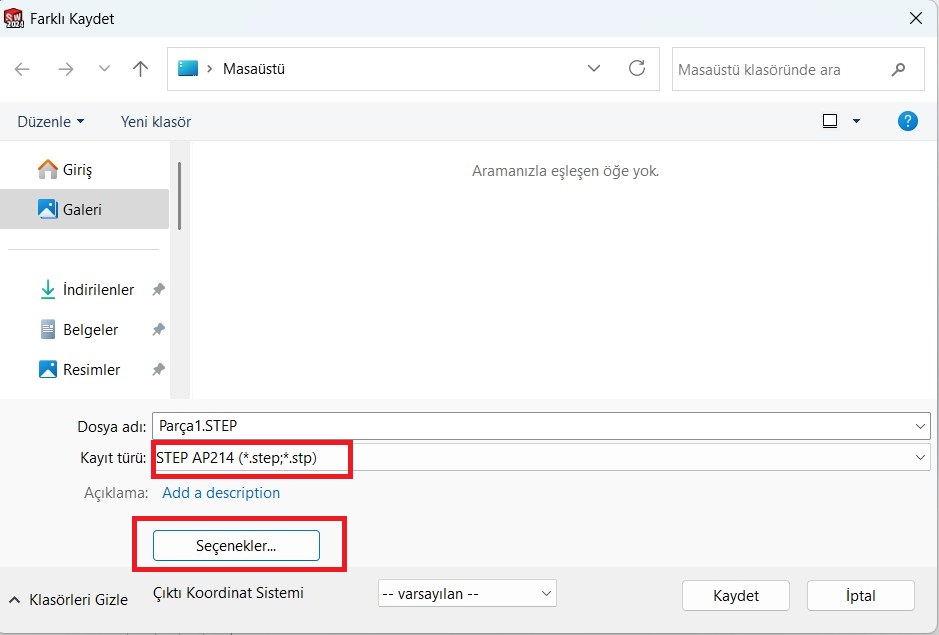

Kayıt penceresinde, Seçenekler butonuna tıklayın.
4. Görünüm Ayarını Aktif Edin
-

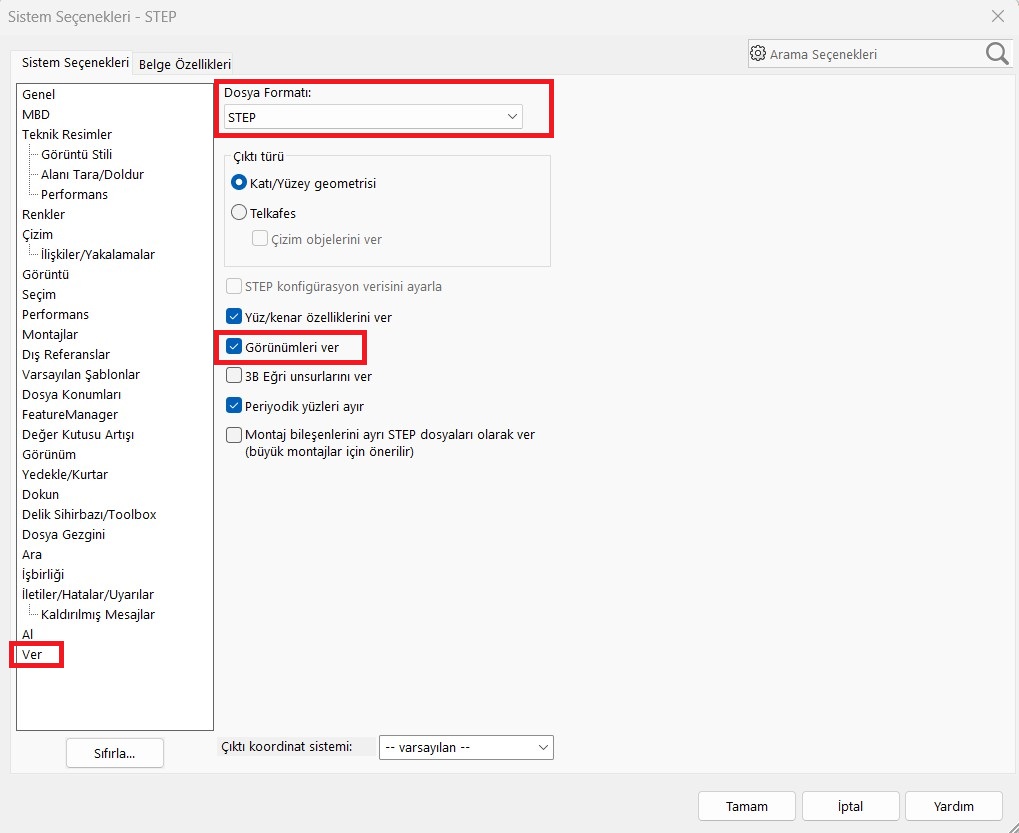

Açılan pencerede aşağıdaki seçeneği işaretleyin:
-
✅ Görünümleri ver (İngilizce arayüzde: Export appearance )
-
Bu seçenek işaretlendiğinde, modeldeki renk atamaları STEP dosyasına dahil edilir.
5. STEP Dosyasını Kaydedin
-
Tüm ayarları yaptıktan sonra Kaydet butonuna tıklayarak renk bilgilerini içeren bir STEP dosyası oluşturabilirsiniz.
SOLIDWORKS kullanıcıları için, renkli STEP dosyası almak birkaç basit adım ile mümkündür. Tek yapmanız gereken doğru STEP formatını (AP214) seçmek ve Görünümleri ver seçeneğini aktif hale getirmektir. Böylece tasarımınızın estetik ve fonksiyonel detaylarını diğer paydaşlara eksiksiz şekilde ulaştırabilirsiniz.
