PDM kullanıcılarının sık karşılaştığı sorunlardan biri, STEP dosyalarının referans bağlantıları nedeniyle kasaya gönderme sırasında “dosya bulunamadı” uyarısı almasıdır. Bu makalede, sorunun nedenini ve çözümünü açıklayacağız.

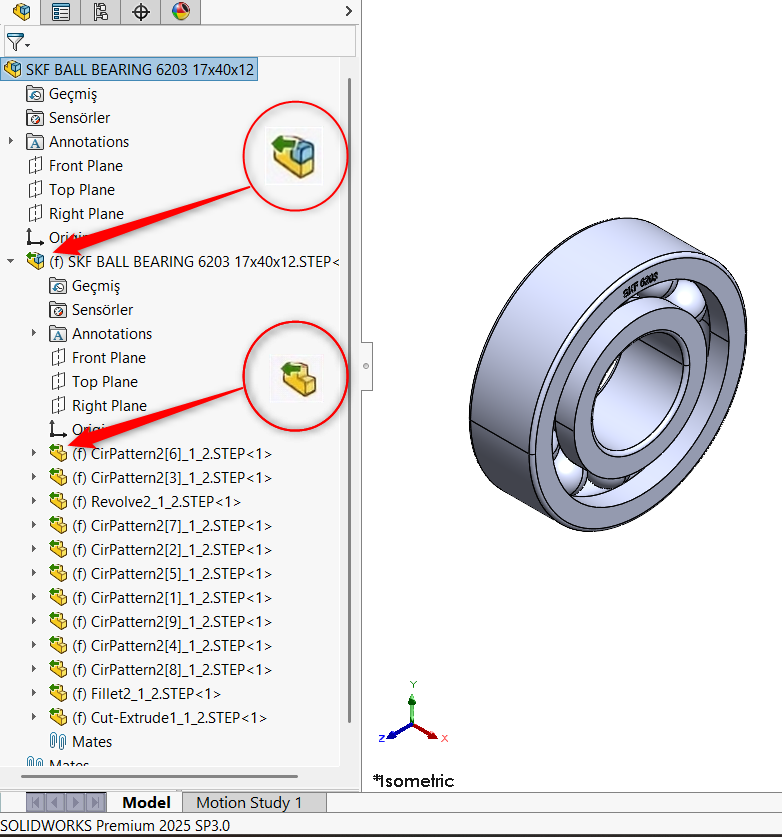

STEP dosyaları, 3D Interconnect özelliğiyle içeri aktarıldığında parçalar bu dosyalara referanslı kalır. Bu ayar ile ilgili detaylı bilgiye buradan ulaşabilirsiniz. Modelin, STEP dataya referanslı olduğunu parça/montaj simgesi üzerindeki “yeşil ok” simgesinden anlayabilirsiniz.

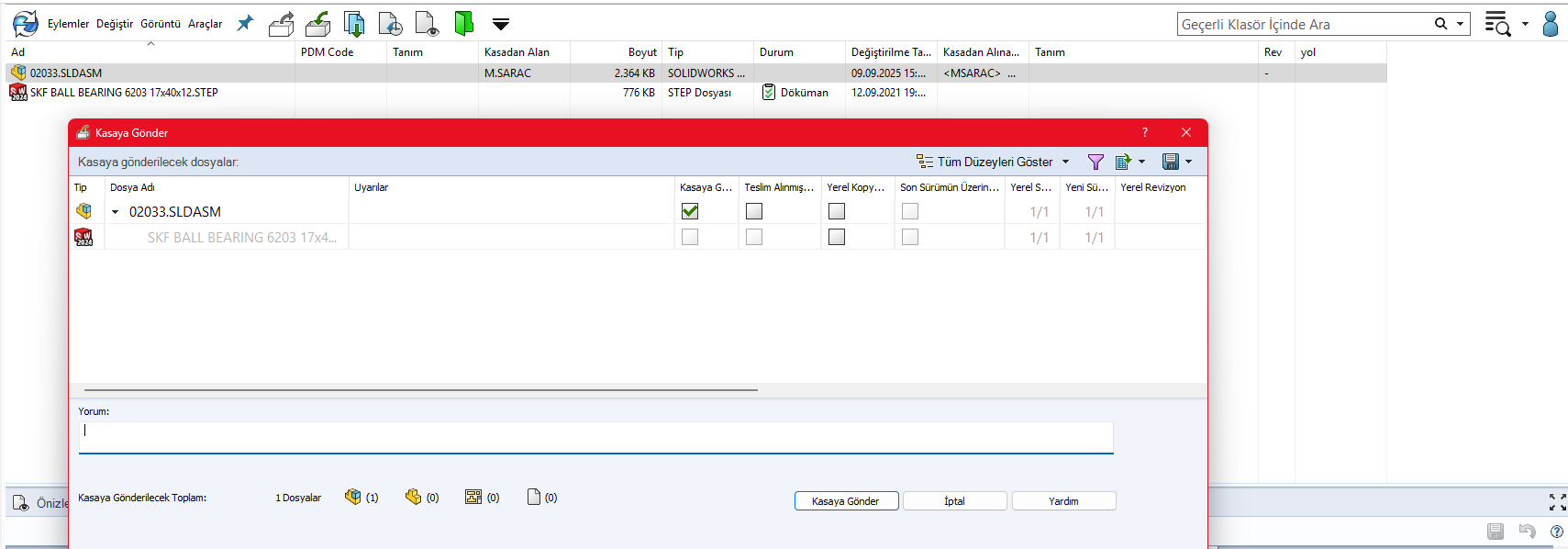

STEP dosya PDM içerisinde bulunuyorsa kasaya gönderme (check-in) işleminde herhangi bir problem olmayacaktır.

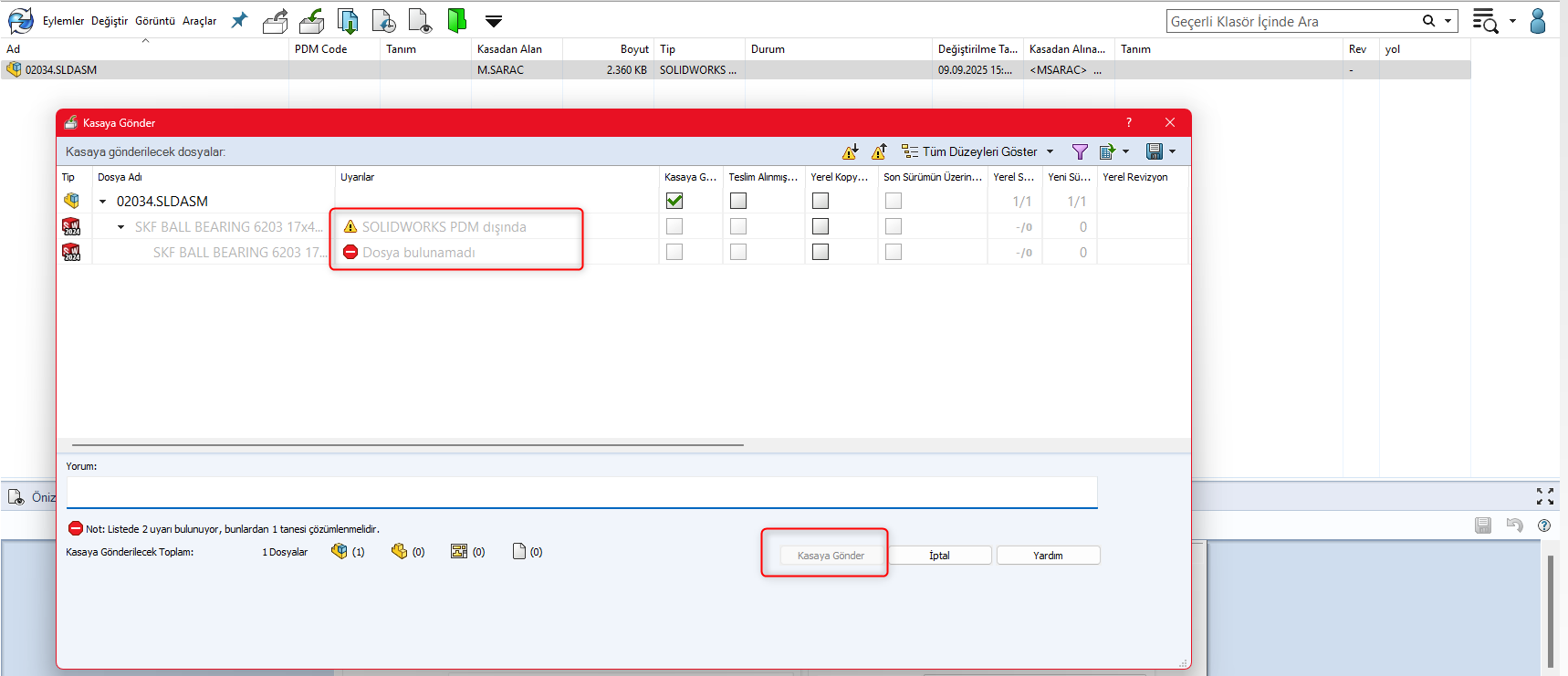

STEP dosya PDM içerisinde bulunmadığında kasaya gönderme işlemi gerçekleştirilemez. Referans takibi yapıldığı için STEP dosyanın eksikliği problem meydana getirecektir.

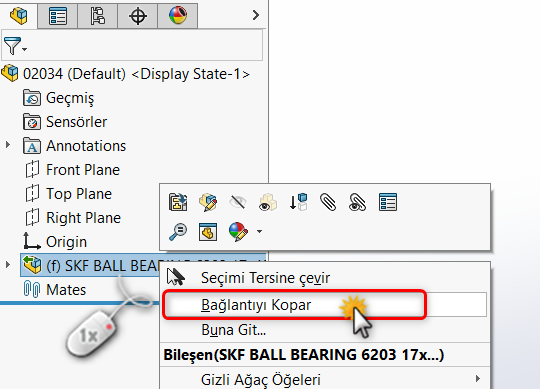

Bu problemi çözmek için ya STEP dosya PDM kasasına eklenmeli ya da referansının koparılması gerekmektedir.

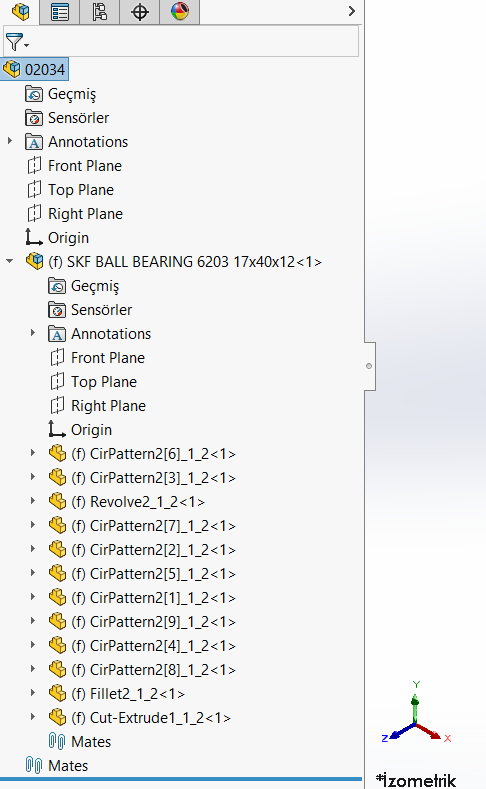

Referans koparma işleminden sonra unsur ağacında “yeşil ok” simgesi kaybolur ve dosya sorunsuz bir şekilde kasaya gönderilebilir.
