SOLIDWORKS Simulation Eleman Tipleri

0
314

SOLIDWORKS Simulation misyon olarak tasarımcıyı yormadan kendi yapmış olduğu tasarımın doğruluğundan emin olmasını amaçlamaktadır.Bu sebepten bünyesinde otomatik mesh yapılabilen eleman tiplerini barındırmaktadır. Kullanıcıyı manual olarak elemanları birbiri üzerine dikmek ile uğraşmaz.

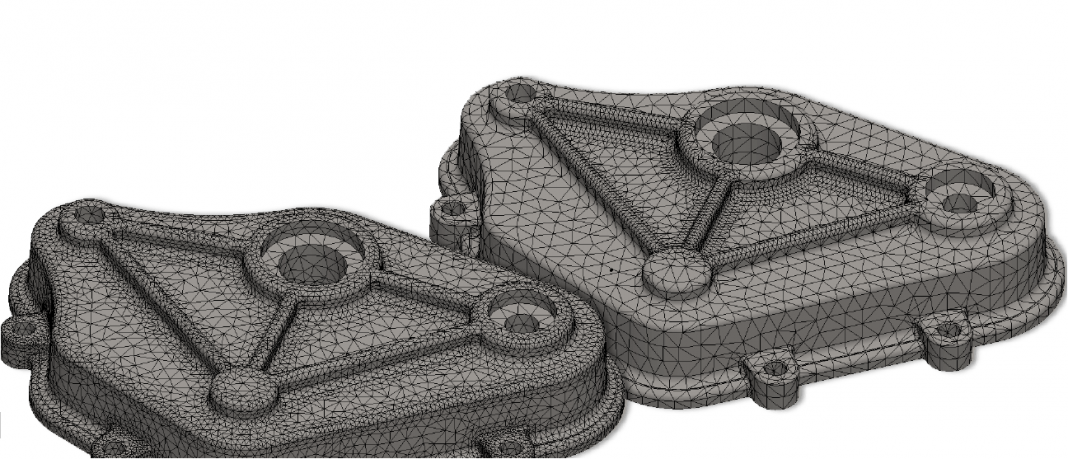

hacim elemanHacim Elemanlar: Tetrahedral

Yüksek kalite ve draft kalite olmak üzere iki alt  tipi bulunmaktadır. Draft kalite mesh seçeneğini seçtiğimizde 4 nodlu,yüksek kalite tipini seçtiğimizde ise 10 nodlu olarak kullanmaktayız.Her nodun 3 ötelemesi bulunmaktadır. Nod sayısı arttıkça analiz hassasiyeti arttığı gibi işlem gücü de artmaktadır. Yüksek kalite seçtiğimizde kenar ortalarında da birer nodu bulunması sebebiyle eğrilikli yüzeyleri daha iyi yakalar. Yüksek kalitenin en önemli özelliği eleman üzerinde gerilmenin bölgeden bölgeye değişimini de bize gösterir.

Kullanım yerleri:

  • Et kalınlığının bölgeden bölgeye değiştiği tasarımlar
  • Kaynak detaylarının ön plana çıkarmak istediğimiz yapılar
  • Çarpılma burkulma gibi rotasyonel davranışların az olduğu deformasyonlar
  • Mil,volan, dişli gibi dolu veya döküm malzemenin analizini yapmak istediğimizde
  • Yataklı çalışma yahut bolca temasın bulunduğu hesaplarda



yüzey eleman

Yüzey Elemanlar- Triangular

3 nodlu ve 6 nodlu olmak üzere iki alt tipi bulunmaktadır.Her nodun 6 serbestlik derecesi (3 öteleme 3 dönme) vardır. Bu elemanların fiziksel olarak el kalınlığı yoktur.Kalınlık dışarıdan parametre olarak girilir.Çarpılma burkulma gibi rotasyonel davranışların fazla olduğu yerlerde daha doğru sonuçlar verir.



Kullanım yerleri:

  • Et kalınlığının büyük ölçüde sabit kaldığı yassı elemanlar ve profiller
  • Yüzey alanın metrekareler mertebelerinde olduğu ince saçlar.
  • Kenar kaynağı(Edge Weld) bağlantı tipini kullanmak istediğimiz analiz çalışmaları
  • İleri dinamik nonlinear analizlerde hesap süresini  kısaltmak istediğimiz durumlarda

yüzey eleman



Dikkat etmemiz gerekenler:
  • Yüzeyin yüzey tanjant boyunca aynı renkte devam etmelidir.Rengin süreksiz olduğu çizgide gerilme değeri doğru okunmaz.
  • Kalınlık atarken parçanın en kısa kenarının kalınlığa oranı 20’den fazla ise ince 10 ile 20 arasında ise kalın seçeneğini seçmeliyiz.

Not:Kısa kenar bölü kalınlık oranı 10 küçük ise hacim eleman kullanmalıyız.

BEAM ELEMANÇubuk Elemanlar: Beam -Truss Elemanlar

Truss ve beam olmak üzere iki alt tipi vardır.
Her ikiside 2 nodludur.Beam elemanların her nodunun 6 serbestlik derecesi var iken truss elemanların 3 serbestlik derecesi vardır.





Kullanım yerleri:

  • Büyük oranda profillerden oluşturulmuş kaynak konstrüksiyonlar da
  • Kesitteki yayılı gerilme sehim miktarının yeterli olduğu emniyet kat sayısı 3’ün üzerinde yapıldığı hesaplamalarda
  • Çok hızlı analizlerin beklendiği durumlarda
  • Farklı profil tipleri için analiz denemelerinin hızlı tamamlanması istenen tasarımlarda

Not: Uzunluğun kısa kenara oranı 10 düşük ise hacim eleman kullanılmalıdır.

Elaman Kalite Kuralları

Aspect Ratio



Aspect Ratio: Uzun kenarın kısa kenara oranı ne kadar küçük olur ise mesh kalitemiz o kadar iyidir.Kaliteli bir mesh için kabul edilen oran 10’dan küçük olmalıdır.







Jacobian Check
Jacobian Check

Yüksek kalite mesh kullandığımızda bazı durumlarda elemanlar üzerindeki düğümler birbiri üzerine katlanmaktadır bu durumda (-) ve (+) alanlar oluşmaktadır.Kaliteli mesh için jakobiyen oranı 40 küçük olmalıdır.



Bu yazımızda eleman tiplerine değindik ayrıca SOLIDWORK Simulation mesh kalitesini nasıl artırabileceğiniz hakkındaki blog yazımızı okuyabilirsiniz.

SOLIDWORKS Simulation eleman tipleri hakkında ayrıca SOLIDWORKS Yardım dokümanlarını da inceleyebilirsiniz.
