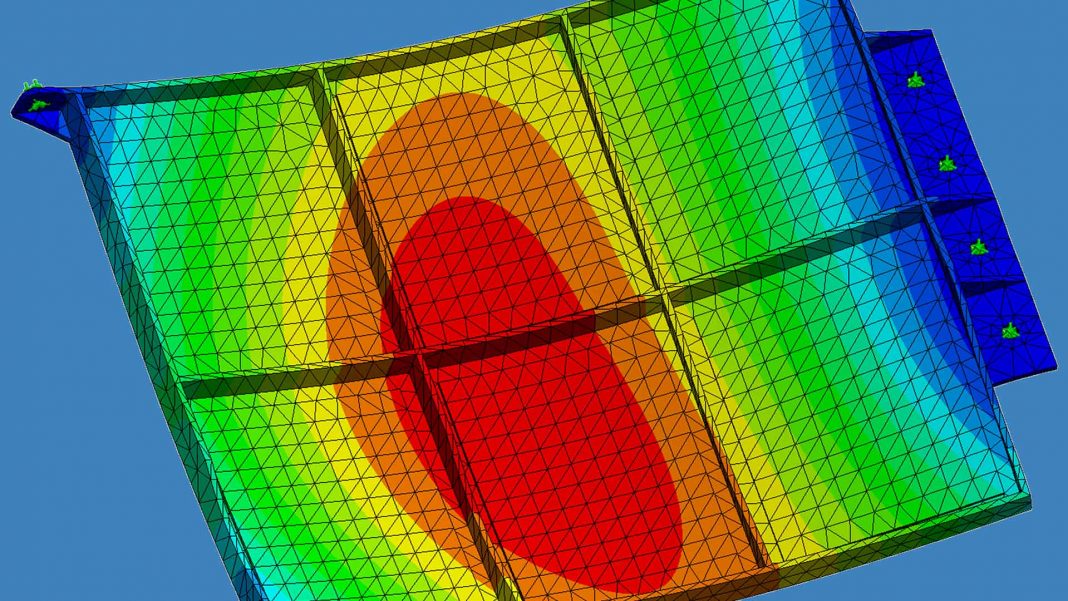

Statik ve Dinamik Sistemlerin Karşılaştırılması

0
1608



Statik analizlerde tüm yüklerin ve kısıtlamaların zamanla değişmediği varsayılmaktadır.
Bu sınırlama, yüklerin göz ardı edilecek kadar yavaş uygulandığını ima eder.Statik analiz sonucunda yapıda oluşan gerilme ve yer değiştirme değerli hesaplanır.





Dinamik analiz yaparken sistemin sönüm ve kütlesinden kaynaklı yüklerde hesaplamanın içine katılır.Sisteme yük olarak hız ivme uygulanabilir.Belirli yükler altında yapının kendi frekansının dinamik davranışa etkisinin ne olacağını görebilirsiniz.

Solidworks dinamik analiz modülleriTime History: Belirli zaman adımlarında değişen  yükler sonucunda yapının davranışını inceleyebilirsiniz.

Harmonic: Frekans domaininde analizler gerçekleşir. Örneğin bir aracın motorunun belirli frekansta çalışması sonucu oluşan yükler tanımlamak mümkündür.Genellikle araç mühendisliğinde  bu yükler karşımıza çıkar.

Random Vibration: Bir spektrum içerinde bir tahmininiz var ise program burada yükleri rastlantısal uygulamak mümkündür.

Shock Response Spektra: Yapının ani pik ve şok yükleri sonucunda davranışını frekans düzleminde bize gösterir.



Aşağıdaki görselde statik yük ile dinamik yüklerin karşılaştırılması gösterilmektedir.

Image: courtesy of Nitin S. Gokhale (Practical FEA Book)
Image: courtesy of Nitin S. Gokhale (Practical FEA Book)



Grafiklerden anlaşıldığı üzere statik analizde sistemin hızı ivmesi yoktur sistem durağandır.Kütle sonucunda oluşan gerilmeler ve yer değiştirme hesaplanırken sistemin yayın rijitliği sadece ele alınır.Dinamik analizde ise kuvvet etkiyle yer değiştirme,hız,ivmenin değiştiği gözlenmektedir.Kütlenin serbest bırakılması sonucunda oluşan harmonik hareket gözlenmektedir.Kuvvet sürekli değişmektedir.Kuvvet sonucunda hız ivmenin değişimi de  hesaplanmaktadır. Dinamik analizler statik analizlere göre uzun sürmektedir bunun nedeni gerilme değerlerinin birden fazla koşula bağlı olması ve denklemin zaman adımları ile tekrar tekrar çözülmesidir.
